平柵型氧化錫表面?zhèn)鲗?dǎo)電子發射源的制備及場發射性能研究

2014-02-24 張永愛 福州大學物理與信息工程學院

  利用磁控濺射、光刻和剝離技術在玻璃基底上成功制備了平柵型氧化錫表面?zhèn)鲗?dǎo)電子發射源,并測試其場發射性能。掃描電鏡和光學顯微鏡測試表明,沉積在陰極和柵極之間的氧化錫為不連續薄膜,直徑大約在100~200nm。場發射測試表明,電子發射源的傳導電流和發射電流完全被柵壓控制。在陽壓和柵壓分別為3200V和210V時,陰陽間距為500Lm時,平柵型氧化錫表面?zhèn)鲗?dǎo)電子發射源的電子發射效率為0.85%,發光亮度為850cd/m2,表明氧化錫薄膜在表面?zhèn)鲗?dǎo)電子發射源方面有著較好的應用潛力。

  氧化錫(SnO2)是一種禁帶寬度為3.6eV(300K)的n型半導體氧化物,在可見光區域內,由于具有低的電阻率、高的透過率、穩定的熱學和化學性質,被廣泛應用于透明電極、液晶顯示器、場發射、太陽能電池和傳感器等方面。此外,氧化錫薄膜在高場強下,表現出強烈的能帶彎曲和較低的電子親和能,在場致發射(FieldEmission)中作為陰極材料成為了研究的熱點。表面?zhèn)鲗?dǎo)場致發射(Surface-conducted Field Emission,SCFE)是一種新型的三極式場發射結構,其工作原理是在兩個電極之間施加電壓,電子從一個孤島發射到下一個孤島,電子在薄膜顆粒之間發生隧穿效應,孤島之間傳導的電子有一部分在陽極電壓的牽引下到達陽極,形成發射電流,實現了表面?zhèn)鲗?dǎo)發射。然而,傳統薄膜型表面?zhèn)鲗?dǎo)電子發射是在電極圖形的間隙內噴涂PdO納米顆粒,PdO納米顆粒在真空中經過電加熱還原,之后在碳源氣氛中對電極通電,形成一層碳膜,傳導源制作工藝復雜,成本高,且電子發射效率低。低的電子發射效率和高的制作成本限制了這種表面?zhèn)鲗?dǎo)電子發射的應用。

  本文采用成熟的磁控濺射、光刻和剝離技術制備一種平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源,利用光學顯微鏡和掃描電鏡表征平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源陣列和傳導源的微觀結構,并研究其場發射性能。

1、實驗

  1.1、SnO2-SCFE電子發射源的制備

  利用傳統的磁控濺射、光刻和剝離技術在10cm×10cm的玻璃基片上制備平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源,實驗工藝流程如圖1所示。利用直流磁控濺射在玻璃基底表面濺射100nm的金屬Cr/Cu/Cr復合薄膜,采用光刻技術制備陰極和柵極電極,并對樣品表面進行清潔預處理,以備鍍膜使用。本實驗所用WTCJ-600磁控反應濺射鍍膜機,以純度為99.99%的Sn金屬靶做靶材,襯底溫度固定在室溫,陰極與襯底的距離為5cm,在真空度為1.5×10-3 Pa,通入氧氣(99.99%)與氬氣(99199%)混合氣體,流量比為1B1,混合氣體使得濺射壓強維持在1Pa,濺射功率150W,濺射時間為5min。采用剝離法來去除電極上氧化錫薄膜并對樣品表面進行清潔預處理,將制作完成的實驗片放進60e的潔凈烘箱里烘干30min便得到最終成品。實驗采用石家莊恒威電源科技公司生產的SMC-1/30/SJF型脈沖電源,在陰極和柵極電極間施加脈沖電壓,陰柵電極間的SnO2不連續薄膜顆粒便會形成納米量級的裂縫。

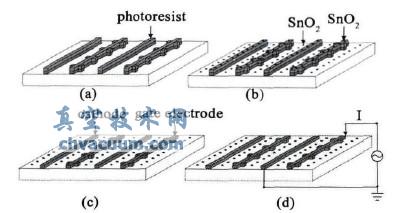

平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源的制備流程圖

圖1 平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源的制備流程圖

3、結論

  采用磁控濺射、光刻和剝離技術在玻璃基底上成功制備了一種以SnO2薄膜為表面?zhèn)鲗?dǎo)源、陰極和柵極相互平行的電子發射源,并研究其場發射性能。SEM測試表明,在氧氣和氬氣流量比為1B1,室溫下濺射5min后,經峰峰值為40V,頻率為1000Hz的脈沖電壓預處理后的SnO2為不連續薄膜,直徑大約在100~200nm。場發射測試表明,電子發射源的傳導電流和發射電流完全被柵壓控制。在陽壓和柵壓分別為3200和210V時,陰陽間距為500Lm時,平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源的電子發射效率為0.85%,發光亮度為850cd/m2。總之,平柵型SnO2表面?zhèn)鲗?dǎo)電子發射源的制備工藝簡單,性能穩定,為尋求一種新型的場發射陰極陣列提供一種新的選擇。
