高真空連續卷繞CPP鍍鋁膜設備的工作原理及特點
在國家提出加快建設資源節約型、環境友好型、更好地落實科學發展觀的大環境下，綠色環保包裝正成為國際印刷包裝的主流。真空蒸發鍍膜技術以其獨特的優勢在包裝產業中越發活躍，特別是熱封性優良的CPP流延塑料薄膜基材表面鍍制鋁膜在市場上最為走俏。生產效率高、鍍膜質量好、能耗成本低的大型包裝鍍鋁設備頗為關注。ZZL-2200/2.5大型寬幅高真空連續卷繞鍍膜設備是專門用于CPP膜鍍鋁的專用設備，是目前我國自行研制的幅寬最大、效率最高的真空卷繞鍍鋁設備之一。
1 設備的主要技術參數
(1) 真空室體尺寸: φ2200 mm×3016 mm
(2) 極限壓力：上室≤1.3×10-1 Pa；下室≤7×10-3 Pa
(3) 工作壓力：上室≤6.7×10-1 Pa；下室≤6.7×10-2 Pa
(4) 基材寬度：2500 mm
(5) 最大卷徑：φ800 mm
(6) 卷繞速度：400 m/min
(7) 張力控制范圍:50～500 N
2 設備的結構組成和工作原理及特點

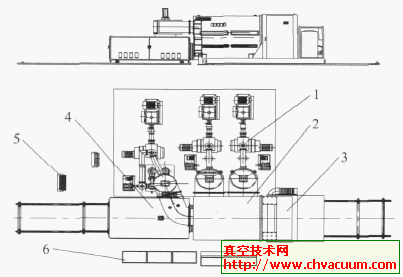

設備主要由真空系統、真空室體、卷繞系統、送絲蒸發系統、水冷卻系統、電控操作系統組成。設備結構示意如圖1 所示。
1.真空系統 2 真空室體 3.卷繞系統 4.送絲蒸發系統 5.水冷卻系統 6.電控操作系統
圖1 設備結構示意圖
ZZL-2200/2.5大型寬幅高真空連續卷繞鍍膜設備是在真空狀態下利用坩堝加熱蒸發材料鋁絲，使其熔化成熱態蒸汽分子，沉積到由卷繞機構帶動高速連續通過鍍膜輥的被鍍薄膜基材表面上，在基材表面形成鋁金屬膜層。設備采用獨創的雙冷卻鍍膜輥懸空平鍍結構和自流式蒸發舟放置設計，基材薄膜變形小，蒸發面積大，克服了CPP流延薄膜鍍鋁出現亮暗條紋線的缺陷，顯著提高了鍍膜產品質量和鍍膜效率。
