熱絲CVD低溫下快速制備碳化硅基硅納米晶薄膜的研究

2013-04-12 蔣繼文 大連理工大學物理與光電工程學院

  采用熱絲化學氣相沉積(HWCVD--Hot Wire Chemical Vapor Deposition)技術在低溫下制備碳化硅基硅納米晶(Si-NC:SiC --Si NanoCrystal embedded in Silicon Carbide)薄膜。研究了CH4 與總氣體流量比R(CH4/[CH4+H2+SiH4])對薄膜生長過程及薄膜特性的影響。通過X 射線衍射儀、透射光譜等對薄膜的結構、光學帶隙及生長速率進行了表征。結果表明所制備的薄膜具有Si-NC :SiC的結構特征,納米晶硅大小16nm至8nm。隨著R由5%增加到25%,薄膜的生長速率由21.3nm/min 減小到13.6nm/min,薄膜的光學帶隙由2.01eV增加到2.19eV。從反應氣體在熱絲處的分解過程及Si-NC :SiC 薄膜生長機理分析了以上實驗結果。

0、引言

  碳化硅基硅納米晶(Si-NC :SiC)薄膜是第三代全硅疊層高效太陽能電池最適合的頂層材料之一,具有禁帶寬度可調、光吸收系數大、載流子傳輸效率高等特點。這些獨特的性能也使得Si-NC :SiC 在敏感器件、記憶存儲器件等方面具備廣泛的應用前景。目前廣泛采用的Si-NC :SiC 薄膜的沉積方法是2002 年M. Zacharias[5]提出的低溫沉積+高溫退火法,即低溫下采用氣相沉積法(PECVD濺射、熱分解等)交替制備富硅的介質層和符合計量比的介質層,再用高溫長時間退火誘導富硅介質層中的Si 析出,從而形成Si-NC。這一方法的優點是可以通過交替沉積層的厚度來較好地控制量子點的尺寸及分布,然而存在著許多關鍵問題,比如較高的退火溫度會影響材料的性能、工藝控制較為復雜且難、生長過程中容易產生SiC 絕緣層會降低量子點密度和增大串聯電阻等。

  近幾年隨著研究的深入,一些研究小組開始使用PECVD 法制備Si-NC :SiC 薄膜并得出了大量研究結果,然而這種方法仍存在著幾個致命缺點,例如沉積速率較低(一般均小于3nm/min)、較高的薄膜損傷率、較低的量子點密度、量子點間距和尺寸難以控制等等。熱絲化學氣相沉積(HWCVD)法與PECVD 法相比具有氣體分子離解率高的特點,因此可以獲得較高的沉積速率。除此之外,HWCVD 法的優勢還包括:第一,無離子損傷;第二,設備容易放大,均勻性好,薄膜的臺階覆蓋率高,氣體利用率可達到80%(遠高于PECVD 的10%)等。這些優點決定了HWCVD 法很有希望成為一種有效的Si-NC :SiC 薄膜制備方法。事實上,真空技術網(bjjyhsfdc.com)之前的文章已經有報道指出,在H2/SiH4+CH4 < 30 這樣較低的稀釋比下,可以通過HWCVD 制備出Si-NC :SiC 薄膜。

  本項工作主要是利用HWCVD 法開展Si-NC :SiC 薄膜低溫沉積研究。在此介紹一些初步研究結果,主要是熱絲溫度、襯底溫度及氣體配比對Si-NC :SiC 薄膜生長速率、光學帶隙及硅納米晶尺寸的影響。

1、實驗

  Si-NC :SiC 薄膜采用HWCVD 系統制備,熱絲直徑為0.4mm,長度為145mm,鎢絲和沉底的距離固定在40mm。生長中,襯底溫度TS 分別采用250℃和300℃,鎢絲溫度TF 分別為1800℃和1900℃,反應室內總壓強維持在50Pa,腔體背低真空達到5×10-3 Pa。反應氣體采用純度為100%的CH4 氣體和高氫稀釋的SiH4 氣體(稀釋度RH=H2/[H2]+[SiH4]=95%),實驗過程中,SiH4+H2 氣體流量固定在5sccm,改變CH4 的流量使得CH4 氣體比例R=[CH4]/[CH4+SiH4+H2]分別取5%,15%,25%。薄膜沉積在#7095 玻璃上,沉積時間為60min。實驗參數如表1 所示。

表1 沉積參數

沉積參數

  采用X 射線衍射儀(XRD)測試了薄膜的結構(X 射線衍射儀的型號為SHIMADZUXRD-6000,采用Cu 靶,輻射波長λ =1.5406Å,管電壓為40KV,管電流為30MA,掃描速度為4°/min)。采用島津UV-2550 分光光度計測試樣品的透射光譜,計算了薄膜的光學帶隙和薄膜的厚度,通過計算薄膜厚度除以生長時間計算出薄膜的沉積速率。

2、結果與討論

2.1、X 射線衍射(XRD)

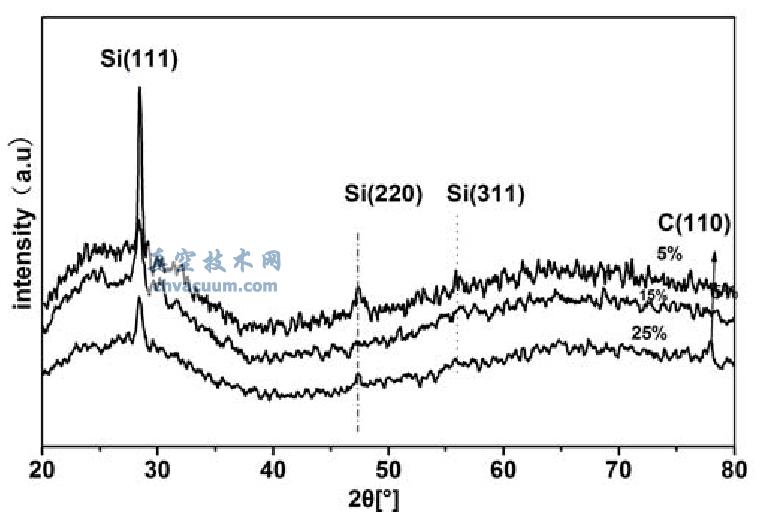

  圖1為熱絲溫度TF=1900℃,襯底溫度TS=300℃,不同CH4氣體比例下的X射線衍射圖。圖中28.4°,47.3°和56.1°處的三個峰分表代表了Si(111),Si(220)以及Si(311)晶面,其中Si(111)峰的衍射強度要遠遠高于其他兩個峰,原因是Si(111)晶面具有較低的表面能,并且是Si晶面中的最密排面。從圖中還可以看到是隨著CH4氣體比例的由5%增加至25%,Si(111)峰的衍射強度不斷降低,當R=25%時,XRD曲線中除了很弱的Si(111)衍射峰外,幾乎都是非晶峰,這說明隨著CH4氣體比例的增加,薄膜結構中非晶相增多。在硅(111)方向衍射峰強度減小的同時,其半峰寬增大,由Scherrer公式估算出對于甲烷比例為5%,15%,25%的薄膜晶粒大小約為16nm,10nm和8nm,這說明Si納米晶尺寸隨著CH4比例的增加而減小。

不同CH4 氣體比例下的XRD 圖

圖1 不同CH4 氣體比例下的XRD 圖

  在50°和80°之間有個非晶包,其中包含了SiC 的非晶峰向。但在整個圖中并沒有出現明顯的晶態SiC 或C(金剛石或石墨)的衍射峰,這說明大部分C 可能與Si 相結合形成非晶態的SiC[12],整個薄膜結構應該是非晶的碳化硅包圍著納米晶硅顆粒。
