一種嶄新的鍍膜技術——等離子體束濺射
蒸鍍工藝的最大特點在于高的沉積速率, 缺點是薄膜的結合力低, 致密度差; 濺射工藝能制備致密高、結合力好的薄膜, 但存在成膜速度慢, 難以制備復雜膜、磁性薄膜等的缺點。本文將詳細介紹一種嶄新濺射鍍膜技術以及應用此技術構建的系統。該種鍍膜系統基于Plasma Quest公司創立的高利用率等離子體濺射源(H igh Target U tilization PlasmaSpu ttering (HiTUS) )。并介紹該系統在不同應用領域的使用結果。
1、高利用率等離子體濺射(H igh Target U tilization PlasmaSpu ttering (H iTUS) )源
H iTUS高利用率等離子體濺射源是一種嶄新又古典的濺射源。他實際上是由利用射頻功率產生的等離子體(ICP)源、等離子體聚束線圈、偏壓電源等組成的一個濺射鍍膜系統。該等離子體源裝置真空室側面。如圖1 所示。圖2為實際的鍍膜機照片[a]。該等離子體束在電磁場的作用下被引導到靶上, 在靶表面形成高密度等離子體。同時靶連接有DC/RF偏壓電源, 從而實現高效可控的等離子體濺射。等離子體發生裝置與真空室的分離設計是實現濺射工藝參數寬范圍可控的關鍵, 而這種廣闊的可控性使得特定的應用能確定工藝參數最優化。

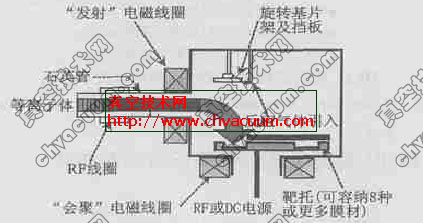

圖1 高利用率等離子體濺射原理圖

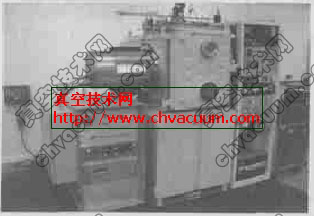

圖2 HiTU S 技術的S400鍍膜機
與通常的磁控濺射相比, 由于磁控靶磁場的存在而在靶材表面形成刻蝕環不同,HiTU S系統由于取消了靶材背面的磁鐵, 從而能對靶材實現全面積均勻刻蝕。這種刻蝕方法的結果是靶材的利用率從一般磁控靶濺射刻蝕的25%提高到80%至90%。這就是這種系統取名“H iTU S”高利用率等離子體濺射(High Target Utilization PlasmaSpu ttering (HiTUS) )的原因。
2、HiTUS 鍍膜系統組成
這種高效等離子體濺射鍍膜關鍵部分是其高效的等離子體源。它的組成有獨立供氣系統的石英晶體腔體, 外部有耦合射頻功率的感應線圈。感應線圈有冷卻水冷卻。射頻電源采用頻率為13. 56MHz 的激勵頻率。在壓力為3×1023 hPa 時, 這種等離子體的離子密度為1013/cm3到1014/cm3。當放電管中的等離子體被引出時, 上述等離子體中的離子密度將降低為靜止狀態時的1/3。在放電管靠近真空室的一端, 有一個等離子體引出線圈, 此線圈產生的電磁場對等離子體進行集束控制。在真空室外側與等離子體束軸線成直角的方向上裝配有濺射等離子體束的匯聚線圈。濺射靶材處在此匯聚線圈以內的真空室內側, 靶材通過電極與外界相連, 也可以設計成多種靶材的旋轉靶結構。靶材做成電懸浮結構, 連接的加速偏壓為直流0~-1000V。圖3所示為不同材料在靶2源距離情況下, 沉積速率與靶表面功率密度的測試曲線。

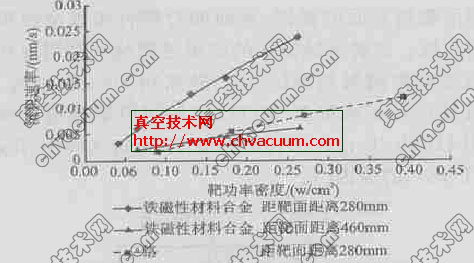

圖3 靶表面功率密度與沉積速率關系曲線
圖4為靶電流與靶偏壓的關系曲線。

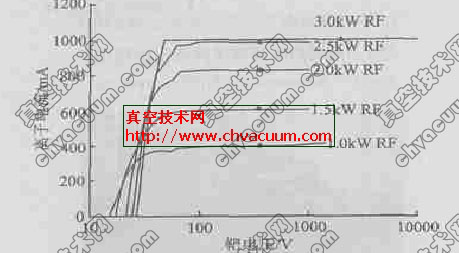

圖4 靶電流-靶偏壓關系曲線
