沖擊載荷作用下金屬薄膜缺陷的多尺度分析

2014-10-27 姜文全 東北大學機械工程及自動化學院

  應用多尺度方法研究金屬薄膜-基體結構中的缺陷在沖擊載荷條件下的變化規律和力學行為。多尺度方法結合了分子動力學和有限元方法,分子動力學方法用于納米薄膜中的局部缺陷區域,有限元方法用于整個膜-基結構,微/宏觀尺度之間的握手區通過FEAt 方法進行連接。模擬計算既包括了系統宏觀尺度上的模型位移、應力場等,又包括了微觀尺度上原子位置坐標、缺陷附近原子結構變化等。模擬結果表明: 在沖擊載荷作用下,沖擊波通過基體傳遞到薄膜;在宏觀上,體現為膜-基結構應力的變化;在微觀上,缺陷附近原子發生濺射。可見由于沖擊作用產生的應力集中和缺陷處原子濺射導致膜-基結構中的微缺陷進一步擴大,造成薄膜失效。

  隨著鍍膜工藝的發展,金屬薄膜的厚度已由數微米發展到數納米的超薄膜,它兼具傳統復合材料和現代納米材料二者的優越性。納米薄膜可以改善一些機械零部件的表面性能,以減少振動,降低噪聲,減小摩擦,延長壽命。但此類金屬薄膜在制備過程中,經常會產生一些微裂紋,真空技術網(http://bjjyhsfdc.com/)認為這使得薄膜的力學性能受到極大的影響。近年來,在單一尺度下的金屬薄膜上的微裂紋研究,已引起了研究人員的一定關注;但對于多尺度下的金屬薄膜缺陷鮮有研究。為此,文中應用多尺度方法對帶有表面缺陷的膜-基結構進行模擬研究,旨在多角度地揭示金屬薄膜失效機理。

1、多尺度仿真基本原理

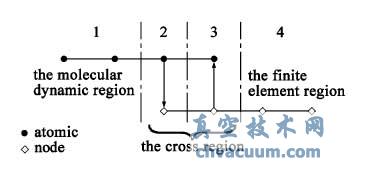

  對于多尺度問題,在原子區及連續介質區的計算方法都已相對成熟,主要難題集中在如何處理原子模型和連續介質的握手區上,文中采用FEAt 方法對握手區進行仿真。在FEAt 方法中,整個模型劃分成1、2、3、4 四個部分,如圖1 所示。

多尺度區域劃分

圖1 多尺度區域劃分

2、多尺度模擬計算

  2.1、多尺度模型建立

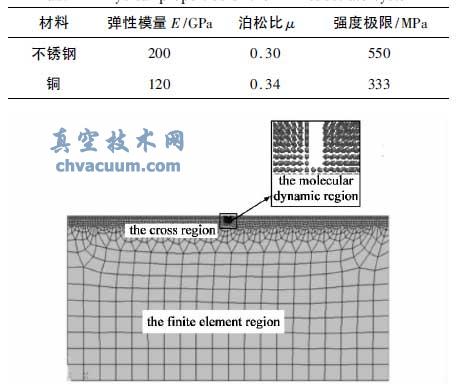

  在不銹鋼基體上鍍100 nm 厚銅膜,膜-基結構材料常數見表1,薄膜表面帶有寬10 nm,深50 nm表面微裂紋。建立多尺度模型如圖2 所示: 整個模型分為有限元區( 基體部分) 、握手區( 薄膜和基體結合部分) 、分子動力學區( 薄膜部分) 。細劃握手區有限單元體長度,實現節點與原子一一對應,即有限單元體的長度等于原子晶格常數。

表1 膜-基結構材料常數

沖擊載荷作用下金屬薄膜缺陷的多尺度分析

圖2 多尺度模型

  2.2、模擬計算過程

  對基體左右兩端施加UY 約束,底面加載10 kN外力沖擊,作用時間為1.0 × 10 -8 s;有限元模擬與分子動力學模擬時間步長比為1∶ 1000;在握手區,有限元模擬計算求得位移增量加權平均,其值代入到應用FEAt 方法自編程序中,求得分子動力學邊界條件( 即邊界原子以1000 m/s 向薄膜內部沖擊) 。

4、結論

  以上通過有限元軟件、分子動力學軟件結合多尺度分析方法對帶有表面微裂紋的金屬膜-基結構進行分析,得出如下結論:

  (1) 應用有限元軟件對不銹鋼基體部分宏觀應力分析,可見基體宏觀應力由下自上,由兩邊向中間傳遞;并隨著載荷時間的增加,微裂紋尖端出現應力集中。

  (2) 通過宏觀應力云圖可見薄膜與基體之間應力變化不連續,以至薄膜在沖擊作用下有脫落可能。

  (3) 在微觀尺度上,X、Y、Z 三個方向原子平均應力呈波動性變化;同時在沖擊作用下,原子被壓縮,繼而微裂紋尖端出現空位;空位逐漸增加并向外運動,使部分原子發生濺射,最終微裂紋擴展。
