教你實現CAD圖紙到SolidWorks的2D—3D轉換(4)

2019-10-05 鬼馬 真空技術網整理

五、對齊草圖

  接下來要對齊草圖。因?yàn)榘凑諜C(jī)械制圖的原則,各個視圖中的一些輪廓和邊線是對齊的。選擇一視圖中的邊線與在第二個視圖中選擇的邊線對齊。選擇的順序很重要。

  這個操作需要用到工具欄上的“對齊草圖”命令。

  對齊草圖操作:
  在將要與另一草圖對齊的草圖中選擇一直線或點。
  按住 Ctrl 并在第一草圖將要與之對齊的第二草圖中選擇一直線或點。
  單擊 2D 到 3D 工具欄上的“對齊草圖” ,或單擊“工具”->“草圖繪制工具”->“對齊”->“草圖”

六、生成3D模型

  最后進行重要的一步——生成3D模型,最常用的就是“拉伸/切除”命令。
  注意:從所選草圖實體拉伸特征,不必選擇完整的草圖,可以從整個草圖中選擇部分圖形。可一次選一個或多個,但是各草圖圖形應該都是封閉的,才能生成實體特征(如拉伸,切除等)。

  拉伸特征

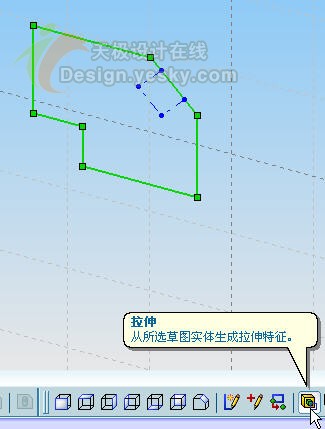

  在設計樹中選擇“草圖1”,即輸入的前視圖,右鍵選擇“編輯草圖”,選擇要拉伸的輪廓,如圖10。



  單擊“2D-3D”工具欄上的“拉伸”,基體-拉伸 PropertyManager 出現。

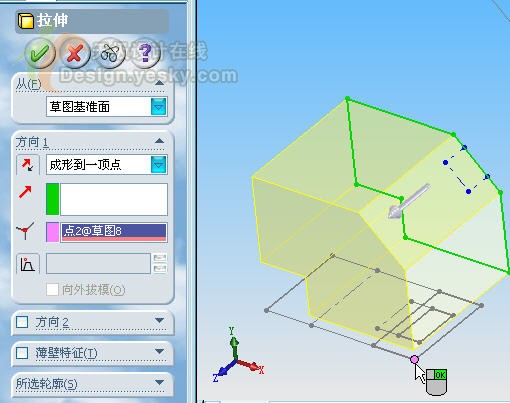

  在“基體-拉伸” PropertyManager 中設置相關參數,編輯屬性。

  方向一:默認的拉伸方向,如圖中箭頭所示。



  可以輸入拉伸的深度,或者指定要拉伸到的點或直線。根據投影原理,另一視圖(上視圖)的一投影邊線就是拉伸的深度,我們選擇上視圖中的一終止點作為拉伸終點。

  注意:對于 2D 到 3D 轉換,可通過選擇一草圖實體來指定給定深度拉伸的深度。

  最后按右鍵,一個拉伸的三維模型生成了。

  添加一個切除特征

  我們可以從輔助視圖上的一個圖形輪廓,在已經生成的拉伸實體中進行切除。

  在輔助視圖上選擇小矩形,單擊2D-3D工具欄上的“切除”,在對話框中指定切除的深度,完成切除。如圖



  這樣,2D-3D的轉換就大功告成了!

  總結

  這種方法還有一個好處,就是形狀復雜,其尺寸定位不規則的圖形,也許在三維軟件里繪制草圖比較麻煩,在制作三維數模的時候,不用重復進行草繪,就可輕松生成。
  上面舉的只是一個最基本的例子,其實更復雜一些的圖形也可以實現。

  SolidWorks的2D-3D的功能實現了從平面二維繪圖到3D數模的跨越,是設計者從AutoCAD過渡到三維CAD軟件的成功階梯。對于一些常見的二維圖紙,可以輕松實現到三維數模的轉換,從而為以后的三維裝配、干涉檢查等奠定了基礎。
