不同的企業所用的標準多種多樣，對AutoCAD的繪圖環境也就有了許多不同的要求。在本節您將了解AutoCAD中關于圖形單位、圖形界限以及坐標系統等選項的詳細設置方法。

　　在繪制圖形前，您需要設置一下自己的繪圖環境。它分為繪圖單位設置和坐標系統設置。

一、繪圖單位設置

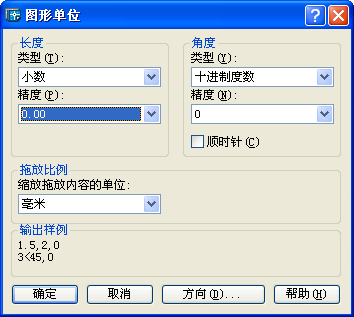

　　啟動AutoCAD 2004，此時將自動創建一個新文件，打開“格式”菜單，選擇“單位”命令，系統將打開“圖形單位”對話框。我們可通過“長度”組合框中的“類型”下拉列表選擇單位格式，其中，選擇“工程”和“建筑”的單位將采用英制。單擊“精度”下拉列表，您可選擇繪圖精度。在“角度”組合框的“類型”下拉列表中可以選擇角度的單位�？晒┻x擇的角度單位有：“十進制度數”、“度/分/秒”、“弧度”等。同樣，單擊“精度”下拉列表可選擇角度精度。“順時針”復選框可以確定是否以順時針方式測量角度。當您修改單位的時候，下面的“輸出樣例”部分將顯示此種單位的示例，如圖1所示。

圖1

　　單擊“方向”按鈕，系統將彈出“方向控制”對話框，您可通過該對話框定義角度的方向，如圖2所示。

圖2

二、圖形界限

　　圖形界限是AutoCAD繪圖空間中的一個假想的矩形繪圖區域，相當于您選擇的圖紙大小。圖形界限確定了柵格和縮放的顯示區域。設置繪圖單位后，打開“格式”菜單，選擇“圖形界限”命令。命令行將提示您指定左下角點，或選擇開、關選擇。其中“開”表示打開圖形界限檢查。當界限檢查打開時，AutoCAD將會拒絕輸入位于圖形界限外部的點。但是注意，因為界限檢查只檢測輸入點，所以對象的某些部分可能延伸出界限之外；“關”表示關閉圖形界限檢查，您可以在界限之外繪圖，這是缺省設置；“指定左下角點”表示給出界限左下角坐標值。輸入坐標值后，系統將提示您指定右上角坐標值。

　　如果您對當前的繪圖環境并不是很滿意，請打開“工具”菜單，選擇“選項”命令來定制AutoCAD，以使符合自己的要求。
