　　AutoCAD2013中文版“縮放視圖”：

　　在AutoCAD2013中，用戶通過縮放視圖功能可以更快速、更準確、更細致的繪制圖形。該功能可以幫助用戶觀察圖形的大小，也可以觀察局部圖形，還可以放大和縮小圖形，而且原圖形的尺寸不會發生改變。

一、通過以下四種方法調用縮放視圖工具：

　　1.在繪圖AutoCAD2013中文版繪圖窗口中滾動鼠標中鍵，向上滾動為放大視圖，向下滾動為縮小視圖。

　　2.單擊AutoCAD2013中文版繪圖窗口右側的“范圍縮放”上的倒三角

，從彈出的下拉列表中選擇相應的縮放方式。 AutoCAD2013中文版縮放視圖

　　3.在AutoCAD2013中文版頂部菜單欄選擇切換至“視圖”，從打開的工具欄中選擇“范圍”中的倒三角，從彈出的下拉列表中選擇相應的縮放方式。

　　4.在命令行中輸入ZOOM命令并按空格鍵。

二、AutoCAD2013中文版縮放視圖使用詳解教程：

　　1.“范圍縮放”

：

　　用于使已繪出的圖形充滿AutoCAD2013繪圖窗口，此時與所繪圖形的圖形界限無關。

　　2.“窗口縮放”

：

　　用于將所指定矩形窗口區域的圖形放大，使其充滿顯示窗口。

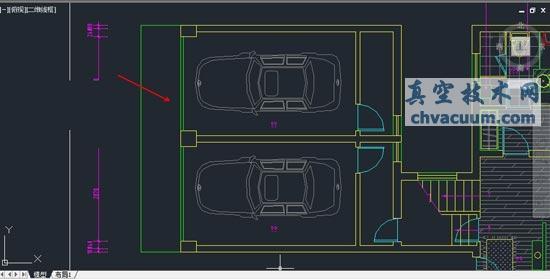

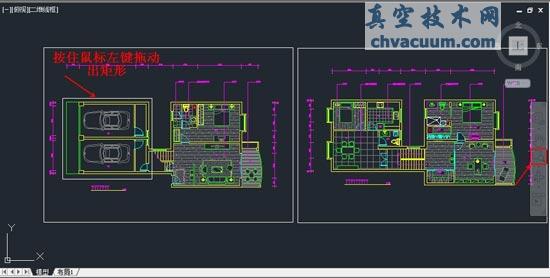

　　如把下圖中車庫部分方法，選擇“窗口縮放”工具，在AutoCAD2013繪圖窗口中需要放大的區域的一角單擊鼠標左鍵，然后松開鼠標左鍵拖動出矩形。

　　拖動矩形到合適大小，再次單擊鼠標左鍵，矩形區域內的圖像將被放大充滿整個顯示AutoCAD2013窗口。

　　3.“縮放上一個”

：

　　用于恢復上一次顯示的視圖。通過此菜單可以多次恢復前面顯示過的AutoCAD2013視圖。

　　4.“實時縮放”

：

　　用于圖形的實時縮放。

　　在AutoCAD2013繪圖窗口中按住鼠標左鍵，向上移動鼠標可以放大圖形;向下移動鼠標則縮小圖形。

　　5.“全部縮放”

：

　　單擊該按鈕后，如果各圖形對象均沒有超出設置的圖形界限，AutoCAD2013則按此圖形界限顯示，即在繪圖窗口中顯示位于圖形界限中的內容;如果有圖形對象繪制到圖紙邊界之外，顯示范圍則會擴大，以便將超出邊界的部分也顯示在屏幕上。

　　6.“動態縮放”

：

　　用于實現動態縮放。

　　單擊該按鈕后，AutoCAD2013切換到動態縮放時的特殊屏幕模式，要求用戶確定顯示區域。確定后，在繪圖窗口顯示對應區域的圖形，確定區域后按空格鍵，實現對應的縮放。

　　7.“縮放比例”

：

　　用于按指定的比例實現縮放。

　　單擊該按鈕后，在命令行輸入要縮放的比例后按空格鍵即可實現比例縮放。如輸入2X

　　如果在“輸入比例因子(nX或nXP)：”提示后輸入的比例值是具體的數值，圖形將按該比例值實現絕對縮放，即相對于實際尺寸縮放。如果在比例值后加有后綴X，圖形實現相對縮放，即相對于當前所顯示圖形的大小進行縮放。如果在比例值后加XP，圖形相對于圖紙空間縮放。例如，如果當前圖形按4:1的比例顯示，即顯示的圖形是實際大小的4倍，那么執行ZOOM命令后，如果用2X響應，圖形會在放大2倍;但如果用2響應，顯示的圖形不但沒有變大，反而會縮小，使顯示圖形的大小是實際大小的2倍。

　　8.“中心縮放”

：

　　用于重設圖形的顯示中心位置和縮放倍數。

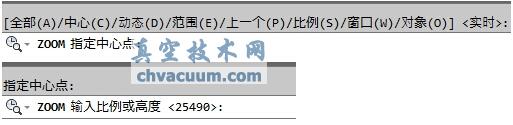

　　AutoCAD2013執行該命令提示：

　　執行結果:AutoCAD2013將圖形中新指定的中心位置顯示在繪圖窗口的中心位置,并對圖形進行對應的放大或縮小:如果在“輸入比例或高度:”提示下給出的是縮放比例(在輸入的數字后跟有X),AutoCAD2013按該比例縮放;如果在“輸入比例或高度:”提示下輸入的是高度值(輸入的數字后沒有后綴X),AutoCAD2013會縮放圖形,使得在繪圖窗口中所顯示圖形的高度為輸入值(即繪圖窗口的高度為輸入值)。很顯然,輸入的高度值較小時會放大圖形,反之縮小圖形。

　　9.“縮放對象”
