近年來，在高速電脈沖的記錄和外理方面，隨著高速示波器技術不斷進步，其模擬帶寬和脈沖沖擊響應已不再是制約快物理過程時間行為測量的主要因素。而目前的光電探測器時間響應特性與當前示波器技術的發展不相匹配，不能滿足科學研究領域?qū)�時間行為測量精度的要求。用于短光脈沖探測和測量的核心器件有真空光電探測器及半導體光電探測器兩類。較之半導體光電二極管，真空光電探測器機理簡單、明確，特別是它具有良好的線性和動態范圍，非常適合短光脈沖時間行為和快物理過程時間行為的定量測量。另外，在國民經濟的各個領域也可廣泛應用，如在可見光或近紅外波段用于射線測量和探測、工業自動控制、光度計量等。

1、超快響應光電探測器基本工作原理

　　被測激光信號透過輸入窗和網狀陽極照射到光電陰極表面，使其產生光電子，在高電場的作用下，光電子高速運動至陽極，被陽極收集形成電脈沖，電脈沖信號經過匹配轉換組件及同軸信號傳輸系統的傳輸，供觀測和記錄。探測器等效示意圖如圖1所示。

　　時間響應特性的設計是基于電子光學、光電子學、半導體物理、電真空材料等基礎理論的綜合設計。通過超快時間響應特性的機理研究，建立完備的計算模型，為實現超快時間特性打下理論基礎。

2、超快時間響應特性的機理研究

2.1、工作電壓、極間距離、上升時間、脈沖下降時間等多個參數之間的相關性研究

　　在脈沖條件下使用時，特別是在精確測量時間間隔、記錄快脈沖形狀和記錄高計數率的脈沖信號的情況下，快響應光電管的時間響應顯得尤為重要。因此，凡是與這些物理過程有關的因素都可能影響快響應光電管的時間特性，例如，光陰極受照情況、入射光強和波長、工作電壓，特別是快響應光電管的結構都會影響器件的時間響應特性。

光電管的時間響應用渡越時間tτ、上升時間tr、下降時間tf 等三個參數表示。

① 渡越時間tτ

　　在快響應光電管中，可以把光電陰極與陽極等效為一個雙平面電容，電子的渡越時間由下列公式表示：

　　式中：d 為極間距離；U 為工作電壓；m、q 分別為電子質量和電子電荷。代入上式，簡化后得：

(1)

　　在脈沖輸出前沿部分，從峰值的10%到90%的時間間隔稱為上升時間。在雙平面光電管中，上升時間約為渡越時間的80%，即：

tr = 0.8 tτ (2)

③ 下降時間tf

　　它表示輸出脈沖后沿從峰值的90% ～10%的時間間隔。快響應光電管極間電容為Cpk，下降時間由下列公式求得：

tf = 2.2R×Cpk (3)

　　式中：R 為同軸電路的負載電阻（相對快響應光電管而言）為25Ω。我們把光電管的陰極-陽極看作一個平板電容，其極間電容CPK 由下式求得：

CPK= εO .S/d （4）

　　式中：εO 為真空介電常數（8.86 × 10^-12 F/m）；S 為光電陰極面積（mm2）；d 為極間距離。

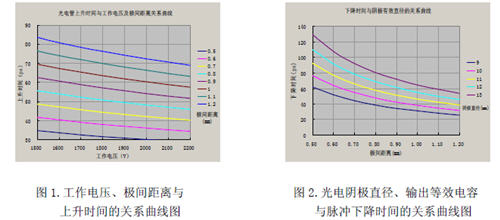

　　根據計算公式（1）、（2），得到一組工作電壓、極間距離與脈沖上升時間的數據，用圖1表示。根據計算公式（3）、（4），得到一組光電陰極直徑、輸出等效電容和脈沖下降時間的數據，用圖2 表示。

2.2、陽極結構設計計算與專題試驗

　　對于超快響應光電管，陽極的形狀通常設計成平面柵網。對陽極的基本要求是：①.高空間透過率，通常≥80%；②.陽極柵網所形成的等效平面應連續、均勻（陰-陽極雙平面之間形成平面等位面）；③.柵網的網格（圖3 中的d）及網線寬度應適當，即滿足陽極高透過率的要求，同時符合制作工藝要求。

　　網線越細、線條間距越小，陽極柵網所形成的等效平面越趨于均勻連續；相同寬度網線時，若增加線條間距，雖然提高了空間透過率，但存在較大的“邊緣”效應，導致在陰極-陽極之間不能形成平面等位面，使光電子在陰極-陽極之間的運動軌跡發生改變，影響光電管的時間響應特性。基于上述分析，開展柵網結構專題及其制作工藝專題。
