分析了曲軸的結構和工藝特點，使用Pro/E軟件進行了133型汽車曲軸的鍛造工藝和模具結構的設計。該研究提高了生產效率，節省了材料，降低了生產成本。這能為同類曲軸鍛模的設計提供理論依據。

　　在內燃機中，曲軸是承受沖擊載荷、傳遞動力和轉矩的關鍵零件。與內燃機的其他主要零件如機體、缸蓋、連桿、凸輪軸等相比，曲軸零件在加工中也更加難以保證精度和質量。在使用過程中，因?yàn)榍�軸隨載荷不斷變化，在高速運轉中既要承受交變的應力，還要傳遞較大的扭矩，一旦損壞時，就會造成較為嚴重的事故。所以，對曲軸的生產，從材質的選擇、加工方法、精度、熱處理以及表面強化、動平衡等各個方面的要求都要十分嚴格。因此，不斷改進曲軸的加工工藝和模具制造方法，最大程度上提高曲軸的壽命，具有非常重要的現實意義。

　　本文主要借助于Pro/E 這一大型的CAD/CAM/CAE 集成軟件討論某微型車上所用的133 曲軸的鍛造工藝和模具設計方法。

1、曲軸鍛造工藝概述

　　成形曲軸毛坯的方法有很多，具體根據曲軸零件的結構、大小、選用材料以及生產的批量、制造設備條件等因素來決定。無論整體式曲軸、曲柄組合式、半組合式等，零件毛坯的生產都是以鍛造或鑄造為主。一般說來，鑄造可以得到形狀較為復雜的曲軸，但是鑄造曲軸在內部組織以及力學性能等都難以和鍛造成形的曲軸相提并論。所以，要想得到強度高、使用壽命長的曲軸，選擇鍛造方式是必須的。其中采用熱模鍛壓力機進行鍛造是應用最為廣泛的一種，因?yàn)檫@種手段能夠節省材料和加工時間，有效提高曲軸的質量。

　　廣泛應用于桑塔納汽車發動機的133曲軸，材料為49MnVS3。它是一種非調質鋼,由于其中含有較高的硫，組織結構較為穩定，硬度也十分均勻，而表面的硬度差別卻很小，能夠有效地改善切削加工性能，提高生產效率，延長切削刀具的壽命，大大降低加工成本。

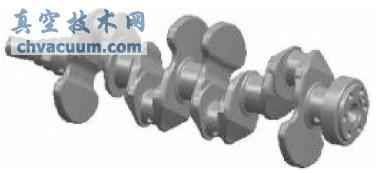

　　133曲軸是一種形狀較為復雜的四拐曲軸，帶4個平衡塊，機械加工后的零件形狀及主要尺寸如圖1。

圖1 133 曲軸的三維模型圖

　　這種曲軸適宜采用水平分模。由于其中的4個平衡塊都不需要機加工，需要機加工的位置只有連桿頸、主軸頸和大小頭的臺階軸等部位。但由于曲軸的鍛造精度要求高，一般上下模的對稱度要求臆0.3mm，甚至更高，所以鍛造難度比較大。

　　由于大部分曲軸形狀較為復雜，自成體系，在制造上和其他鍛件的生產有著很大的區別，如果采用人工計算、設計曲軸鍛件和鍛模的方法，難度大、工序多，已經不能滿足設計精度要求和市場的要求。特別是因?yàn)楫?dāng)前的生產不斷向著高復雜、高精密、多品種以及設計制造的短周期方向發展，鍛模CAD/CAM 技術越來越受到了重視和應用。本文采用Pro/E軟件對133 曲軸的鍛模進行設計。

4、結論

　　由于曲軸結構的復雜性，在鍛模制造上也具有一定的特殊性。借助于Pro/E設計加工平臺，不僅能夠很方便地進行產品的造型，還能很方便地進行加工和制造。使用Pro/E 對以上曲軸鍛模進行造型并進行數控加工，大大縮短了生產工期，在模具產品的質量上也有了相當大的提高，對于提高數控加工水平和生產效率具有十分重要的意義。
