油封機械泵的理論抽速, 即幾何抽速或稱設計抽速, 一般比額定抽速值大10% 左右。在某一規定的入口壓力下測定的抽速與泵的幾何抽速之比為泵的抽氣效率。因工況的不同對泵的類型會有不同的要求。如極限壓力為133 Pa 的泵, 通常在入口壓力為1.33kPa 時的抽氣效率為60%; 而極限壓力為13.3Pa 時, 入口壓力為67Pa 時的抽氣效率為60%; 當極限壓力為10^-1Pa 時, 入口壓力為13. 3Pa時的抽氣效率為60%, 這是以前對泵性能的要求。

        現在行業標準已有明確規定, 如對于2XZ-8 型泵,在2 Pa 時抽氣效率為45%。而國外一些廠家, 同類產品此值卻在75%左右。這個差距是什么原因造成的呢? 這是我們關心的問題。于2005 年全國真空冶金會議上有人分析:“國產泵2 Pa 時抽氣效率甚至連行業標準都沒有達到, 這里有油的因素, 但更多的可能還是零部件設計和加工的問題。”油封機械泵的幾何抽速乃是轉子和泵腔形成的吸氣容積和泵轉速的乘積。但這個值不能100% 的實現。實際上泵的抽速與泵的入口壓力有關, 吸入壓力低時, 實際抽速也下降, 當達到極限壓力時, 實際抽速為零。

          由于從泵的入口管道至泵腔, 氣流有一定的阻力, 所以泵入口處的抽速要低于泵腔處的幾何抽速。此外, 泵中還存在有經間隙的反向氣流Q , 也會引起泵的實際抽速下降。因而, 可得下式

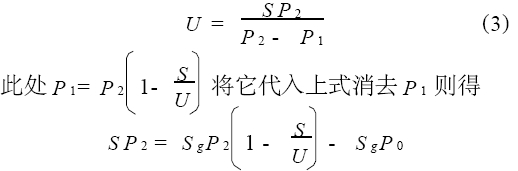

          式中P1為吸氣終了時泵腔內的壓力; Sg為泵腔的幾何抽速, S為實際抽速, P2為泵入口處的壓力,Q是反向氣流量(在低壓時Q 為常量)。當泵達到極限壓力P0時, 這時P2=P1=P0,SP2=0, 故Q=SgP0。再將Q 代入(1)式得

           由此式可求得P 1。根據管道流導的定義, 得

          由此式得知, 實際抽速S 與幾何抽速Sg , 管道流導U 以及極限壓力P 0 和泵的入口壓力P 2 有關。當P 2> > P0時, P0/P2可以忽略, 實際抽速S 僅與Sg和U有關。當P 2→P0時則S →0。實際抽速S 是靠試驗求得的, 例如表1 列舉了抽氣效率與入口壓力的關系。

表1　Table1(P2單位為托, 1托= 133Pa)
