氣鎮閥和氣鎮孔的結構與計算

2020-05-03

一、氣鎮閥的結構與設置

　　最簡單常用的氣鎮閥結構如圖9所示。一般均由調節件與逆止閥兩部分組成。調節件用來控制摻入的氣體量。逆止閥是用來防止泵腔內的混合氣體壓力高于摻氣壓力時出現返流。另外一些較常用的氣鎮閥結構就不列舉出來了。

旋片式真空泵常用氣鎮裝置結構圖

圖9：旋片式真空泵常用氣鎮裝置結構圖

　　氣鎮孔的位置的設置一般有兩種形式：

　　1、在泵的排氣口附近。當壓縮腔與排氣口相通時，開始摻氣，一直到泵腔內部壓力和外界摻氣壓力相等為止。

　　2、氣鎮孔設置在端蓋上。摻氣開始與終了是受轉子的端面控制的。氣鎮孔越早接通泵腔，摻氣時間就越長，摻氣量也就可能大一些。但是為防止摻入的氣體直接進入被抽容器中，必須在壓縮腔與吸氣口隔絕時，才能接通氣鎮孔。所以，端蓋上的氣鎮孔是在吸氣終了以后，轉子再轉過一個角度(10o～15o)時，才開始露出來進行摻氣。

　　對雙級氣鎮泵(不論高真空級和低真空級做成等容積或不等容積)，氣鎮孔均設置在低真空級上。

二、 氣鎮孔的計算

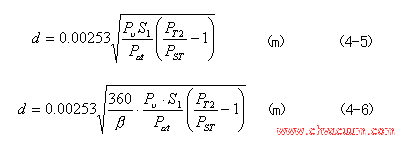

　　如氣鎮孔用盲釋d表示，則(4—5)

　　(4—5)式是考慮連續摻氣時氣鎮孔計算公式，當氣鎮孔開設在泵側端蓋上時，假設的連續摻氣與實際有出入。此時，可按下式計算氣鎮孔直徑：(4—6)

氣鎮孔的計算公式

　　氣鎮孔的計算公式

　　式中 β——摻氣開始與終止兩位置之間泵軸轉過的角度。

　　對旋片泵 β= 180度 (二旋片轉子結構)

　　對滑閥泵 β= 240度

　　對余擺線泵 β= 180度
