水環真空泵是大型發電機組中廣泛采用的凝汽器抽氣設備，用來保證和維持凝汽器真空，而工作液的溫度直接影響到水環真空泵的工作效率。介紹了通過閉式冷凍水循環冷卻水環真空泵工作液，最大限度地保證了機組安全與高效運行，延長設備使用壽命，提高了機組的經濟效益。

　　目前火電站發電機組普遍采用水環式真空泵，用于抽除凝汽器內難凝結的氣體，使凝汽器真空度保持在一定的范圍內，保證機組高效、穩定地運行；但實際使用中，往往因被抽吸氣體的狀態和工作液的溫度導致水環真空泵工作性能不理想，機組不能維持穩定和高效運行。為此筆者對影響水環真空泵工作性能的因素進行了分析，提出加裝工作液的輔助冷卻系統，使其工作效率有所提高，并延長了設備使用壽命。

1、影響水環真空泵工作性能的因素

　　1.1、抽氣壓力影響

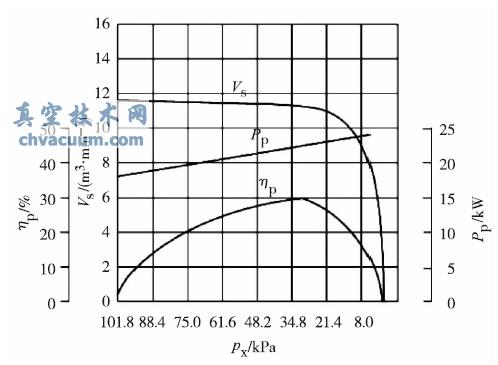

　　抽氣壓力是水環真空泵吸入口壓力(以凝汽器壓力為基礎)，并且隨著凝汽器壓力的變化而變化(凝汽器抽氣口壓力一般在3.39～12kPa)。在一定條件下的抽氣量Vs、泵軸功率pp、等溫總效率ηp與抽氣壓力px之間的關系曲線即為水環真空泵的特性曲線，見圖1。

圖1　水環真空泵性能曲線

　　從圖1中可以看出，真空泵抽氣量、軸功率和等溫總效率隨著抽氣壓力的變化趨勢。

　　1.2、抽氣溫度的影響

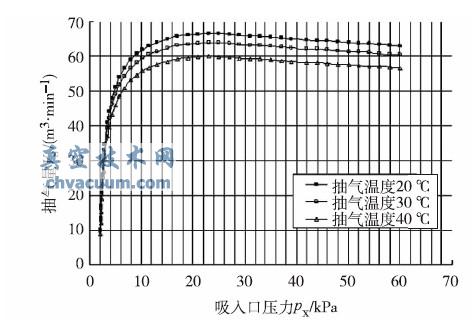

　　對應不同抽氣壓力，抽氣溫度為25～49℃(不考慮抽氣過冷度)時真空泵的特性曲線見圖2。

圖2　不同抽氣溫度下真空泵的特性曲線

　　從圖2中可以看出：抽氣溫度越低，抽氣量越大，但是根據凝汽器運行工況，一般情況下抽氣溫度都會高于設計溫度(20℃)。由于抽氣壓力一般在10kPa以下；因此抽氣溫度對抽氣量影響不大。

　　1.3、工作液溫度的影響

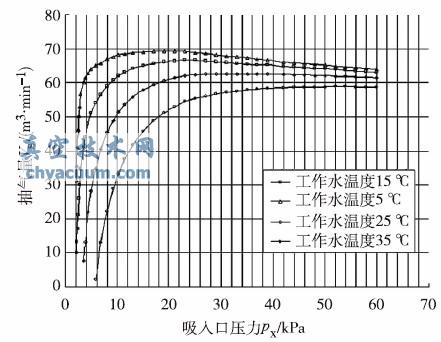

　　圖3是不同工作水溫度下的真空泵特性曲線。

圖3　不同工作水溫度的真空泵特性曲線

　　從圖3中可以看出：工作液溫度對真空泵性能影響較大，特別是在抽氣壓力比較低的情況下影響更加明顯，而電站真空泵的抽氣壓力剛好在此范圍之內。因此提高真空泵工作性能應從改變工作液溫度著手，降低工作液溫度切實可行，且效果明顯。

2、水環式真空泵系統存在的問題

　　隨著水環真空泵工作時間的延長，由于真空泵的功耗和水蒸氣釋放汽化潛熱都會造成工作液溫度不斷升高，而工作液溫度的升高使真空泵抽氣能力下降，進而使凝汽器真空降低，影響機組的經濟性，嚴重時還會引起真空泵汽蝕，影響機組的安全運行。工作液的設計

　　溫度為15℃，而實際運行中均高于這一溫度。目前真空泵工作液通常用循環水冷卻，但循環冷卻水溫度受室外氣溫的影響，特別是夏天隨著循環水溫度升高，真空泵工作液溫度將遠高于設計值。

　　工作液溫度升高會造成以下后果：

　　(1)破壞真空，降低機組經濟性。

　　隨著工作液溫度的升高，對應的飽和壓力不斷升高，如30℃時水的汽化壓力為4.241kPa，40℃時水的汽化壓力為7.350kPa。當水環真空泵抽吸壓力小于或等于工作液溫度對應的飽和壓力時，部分工作液將會汽化，真空泵因抽吸自身工質汽化產生的氣體而造成真空泵功率嚴重不足。不凝性氣體將造成傳熱惡化，并在凝汽器內積聚，破壞凝汽器真空；水蒸氣中質量分數占1%的空氣能使表面?zhèn)鳠嵯禂?shù)降低60%，從而降低機組經濟性。

　　(2)水環真空泵汽蝕。

　　真空泵在運轉中，若局部區域工作液的絕對壓力降低到當時溫度下的工作液汽化壓力時，工作液便在該處開始汽化并產生大量蒸汽氣泡。這些細微的氣泡極易破碎，破碎的過程中會對葉輪產生強烈的撞擊，久而久之葉輪穿孔，最終無法修補而被迫更換葉輪，嚴重影響設備安全、高效運行。而工作液流量過高時也會產生尖銳的噪聲，需強制性地降低流量。

　　為了防止水環真空泵發生汽蝕，運行中通常要求真空泵的抽吸壓力比工作液溫對應的飽和壓力至少高出0.85kPa；如果工作液溫度為30℃，對應飽和壓力4.241kPa，則真空泵抽吸壓力不能低于5.091kPa；但是如果工作液溫度為20℃，則真空泵抽吸壓力可降低至3.188kPa。

　　目前水環真空泵采用循環水冷卻，但循環水溫度夏天可能達到30 ℃以上，再加上一定的傳熱溫差，工作液溫度有可能達到40℃以上，嚴重地影響了機組的經濟性和安全運行，因此必須考慮降低水環真空泵工作液溫度。

3、水環式真空泵輔助冷卻裝置

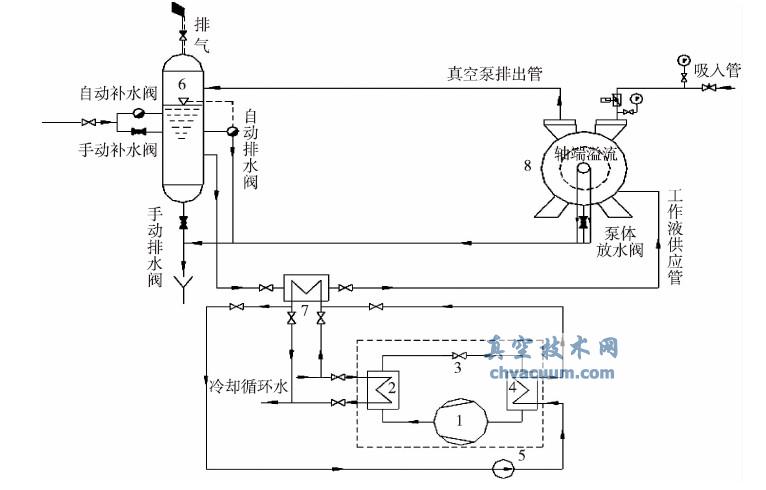

　　水環式真空泵輔助冷卻裝置用以降低真空泵工作液溫度，主要配置一套成熟的制冷設備，工作液的溫度由其臨界溫度應達值確定，輔助冷卻裝置根據這一設定值自動調整。工作液輔助冷卻裝置與工作液冷卻器布置見圖4。該系統運行方式靈活、工作穩定，對原有設備及系統的運行不會帶來負面影響。

1—壓縮機；2—冷凝器；3—節流閥；4—蒸發器；5—水泵；6—汽水分離器；7—換熱器；8—真空泵。

圖4　工作液輔助冷卻器布置圖

　　改造的主要特點：

　　(1)通過閉式冷凍水循環來冷卻水環真空泵工作液，最大限度保證機組安全與高效運行，延長設備使用壽命。

　　(2)保留原裝置循環冷卻水換熱器，當制冷裝置檢修時，循環冷卻水換熱器投入工作，以保證系統運行對原系統改動小，施工方便；另外，冬季冷卻水溫度比較低時可以關閉制冷設備，改用循環冷卻水換熱器冷卻，從而減少電耗。

　　(3)結構簡單，系統緊湊，占地小。

　　(4)制冷系統技術成熟，運行安全可靠。

4、改造收益

　　以某電廠300MW 機組為例，機組型號為C300-16.7/537/537亞臨界、單軸、雙缸雙排汽、中間再熱、抽汽、凝汽式汽輪機，水環真空泵型號為2BW43530MK4。對水環真空泵冷卻系統進行改造后，對系統進行了測試，其結果見表1。

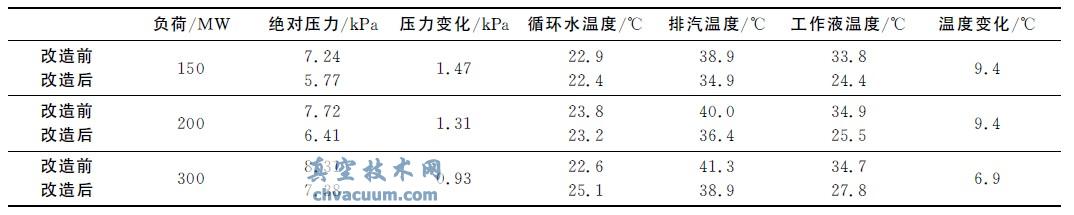

表1　水環真空泵冷卻系統改造結果

　　對于300MW 機組，真空每提高1kPa，發電煤耗可降低約3.2g/(kW·h)，收益計算見表2。

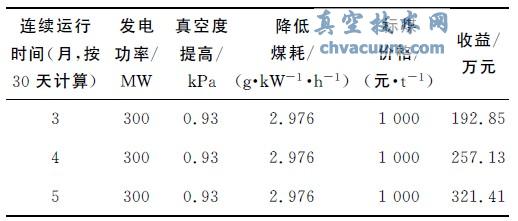

表2　收益計算表

5、結語

　　對于汽輪發電機組來說，真空泵工作水溫度每降低1℃，可提高真空0.135kPa，相當于降低了供電煤耗0.43g/(kW·h)。如按上述方案實施改造，能夠有效地降低真空泵工作水溫度，而且受外界環境的影響很小，能夠有效提高機組的經濟效益。
