經過對雙級直聯泵的葉片進行受力分析，建立了一種新的受力模型，該模型給出了葉片受力大小與轉子轉角和泵的設計尺寸的關系，并且根據泵入口壓強的大小而選擇相應的計算公式，可計算不同入口壓強下的葉片受力大小，達到了對葉片進行連續受力分析目的。此外，為了能更加快速計算出在不同入口壓強和轉角下各力的大小及其變化曲線，因而開發了葉片受力分析軟件，并利用該軟件對2XZ-4型直聯真空泵進行了實例計算，為直聯旋片泵優化設計和合理使用提供了依據，拓寬了直聯真空泵的設計理論，加速了直聯泵的研發進程。

　　近年來由于直聯真空泵(又稱直聯泵)具有抽速高、體積小、重量輕、材料節約、沒有皮帶摩擦的粉塵的污染等優點，從而廣泛用于冰箱、空調機、燈泡、瓶膽、生產包裝機等真空應用工業。盡管直聯泵在設計理論和研究方法上已經趨于成熟，但真空技術網(http://bjjyhsfdc.com/)認為在葉片受力分析方面仍不夠完善，仍是以定性分析為主或者只能求解在特定載荷和轉角下的受力狀況，這顯然不能滿足連續性定量分析葉片受力的要求。本文根據葉片實際受力狀態，提出一種新型受力模型，并給出了定量分析公式，以供參考。

1、直聯泵葉片受力模型

　　根據直聯泵的工作原理可知，葉片主要受到12力作用，如圖1所示，其分別為3個慣性力F3、F4和F5;3個壓力F1、F6和F10及其所對應的3個摩擦力F2、F7和F10;兩個氣體力F8和F9;一個彈簧力F12。葉片受力模型求解思路如下：首先通過葉片的運動分析從而確定慣性力F3、F4和F5;然后通過理論分析和推導，在確定臨界壓強和轉角后，得出氣體壓力F8和F9求解公式;再對彈簧進行受力分析從而確定彈簧力F12，在已知上述諸力求解公式后，利用受力平衡原理，求出其他的力。具體過程如下。為方便推導和簡化公式，統一各公式中符號如下：R為定子半徑，r為轉子半徑，e為偏心距，L為泵腔的長度，B 為旋片的厚度，h 為旋片的寬度，f1為葉片底部與轉子的摩擦系數，f2為葉片定部與轉子的摩擦系數，f3為葉片定子的摩擦系數，θ為轉子轉角，ω 為轉子轉速，ρ為葉片材料的密度。

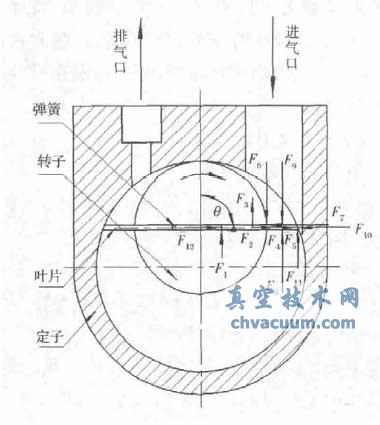

圖1　直聯泵葉片受力分析

2、直聯泵葉片受力模型的軟件開發

　　由上節可知，在不同的轉角和入口壓強下，葉片所受各力大小和方向均不相同，此外，對于壓力F1、F6、F10和摩擦力F2、F7、F10而言，要想求得其具體數值，必須求解方程組，這顯然非常繁瑣，同時也不滿足快速計算和校核的要求。因此，為了更加直觀和快速地求解出葉片在不同入口壓強和轉角下各個力的大小以及其變化曲線，同時也為了更加方便快速校核所設計的泵是否滿足條件，綜合上述各公式，通過Matlab編程，從而開發了直聯旋片泵葉片受力分析與校核的軟件，軟件界面如圖2和圖3所示。

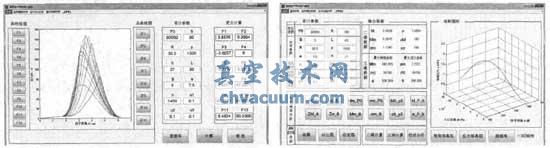

圖2　葉片受力分析軟件開發界面　　圖3　葉片校核分析軟件開發界面

3、結論

　　本文根據直聯旋片式真空泵的工作原理，建立了葉片綜合受力模型，并利用該模型，通過Matlab編程開發了葉片受力分析與校核軟件，并利用該軟件對2XZ-4型直聯泵進行分析，得出最大彎曲應力σ與入口壓強、葉片轉角的關系，同時得出直聯泵最大應力的坐標為(2.2202 ，39700，206.369)，即當入口壓強為39700Pa，葉片轉角為206.369°時，葉片曲應力達到最大值，即為2.2202MPa。

　　同時，利用Ansys軟件對直聯泵進行模擬求解分析，所得到的結果與Matlab理論算所得結果對比，從中選取12組數據進行對比，對比結果如表1所示，經計算可得，該模型最大誤差為3.03%，說明該模型具有較高的可靠性。
