真空泵的技術術語

極限壓力、抽氣速率和流量 (常用)

　　(1)啟動壓力

　　(2)前級壓力

　　(3)最大前級壓力

　　(4)最大工作壓力

　　(5)壓縮比

　　(6)何氏系數

　　(7)抽氣系數

　　(8)返流率

　　(9)水蒸氣允許量

　　(10)最大允許水蒸氣入口壓力

真空泵的型號及規格表示法

　　基本型號 輔助型號

　　(1) (2)(3)—(4)(5)(6)

　　兩者之間為一條橫線

　　(1)代表真空泵級數，以阿拉伯數字表示。不分級或單級省略。

　　(2)代表真空泵名稱。

　　(3)代表真空泵特性。

　　(4)代表真空泵使用特點(多指被抽氣體性質)。

　　(5)代表真空泵規格或主參數，以阿拉伯數字表示。

　　(6)代表真空泵設計序號。

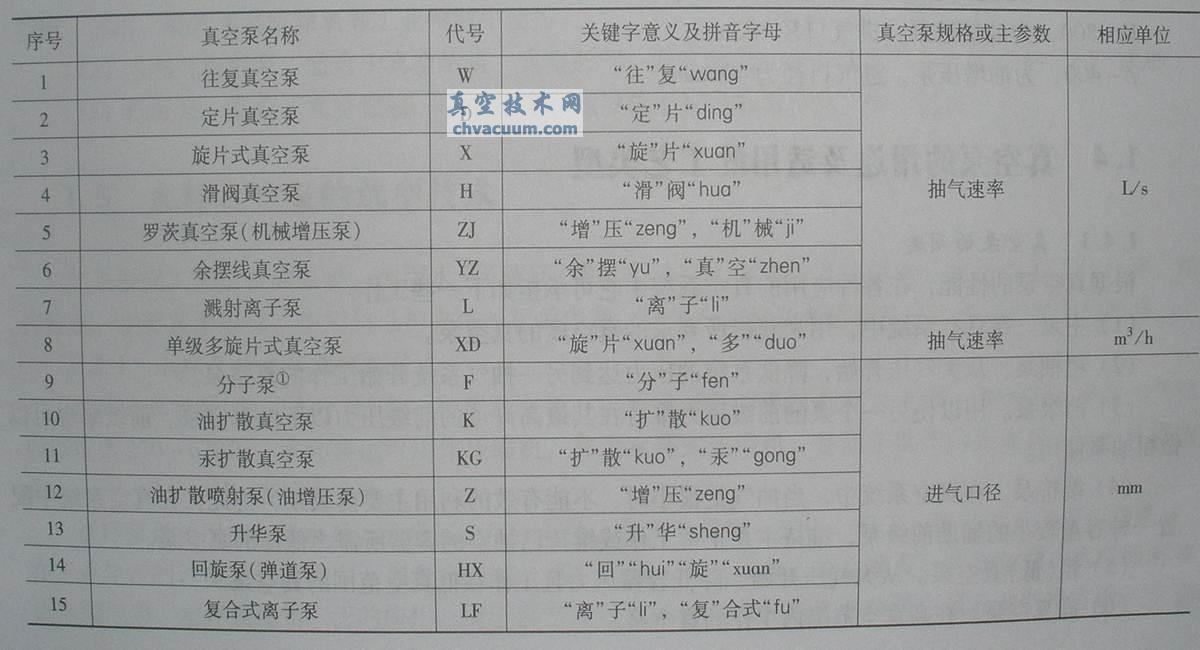

真空泵名稱

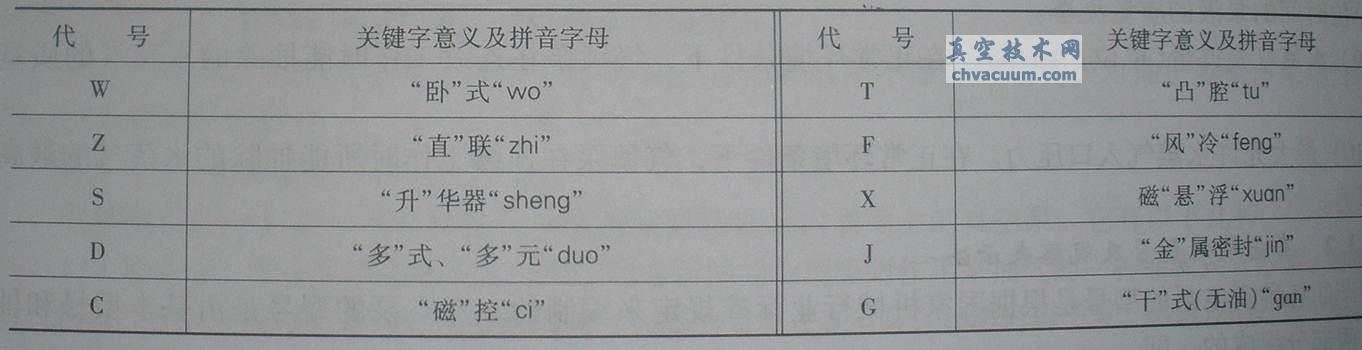

真空泵特征

真空泵型號示例

　　(1)W-70B為往復式真空泵，抽速為70升/秒，第二次改型設計。

　　(2)2X-30A,為雙級旋片式真空泵，抽速為30升/秒，第一次改型設計。

　　(3)ZJ-600，為機械增壓泵，抽速為600L/s。

　　(4)K-800，為油擴散泵，進氣口直徑800mm。

　　(5)Z-400,為油增壓泵，進氣口直徑為400mm。
