為了降低行波管放大器(TWTA)的非線性，介紹了一種采用傳輸拓撲的寬帶二極管預失真線性化器的設計。分析了用于補償TWTA 非線性的線性化器增益和相位擴張特性。測試結果表明，在19. 5 ～ 21. 3 GHz 頻率范圍內，TWTA 的交調指標得到改善。

　　隨著大容量衛星通信系統的快速發展，發射通道多載波工作時，由高功率放大器(HPA) 的幅度和相位非線性產生的交調產物成為了發射通道內的噪聲源。為了降低這種非線性影響，通常HPA 的工作點會選擇在遠離飽和點，直接導致的HPA 的低效率。采用線性化技術，獲得良好的交調指標的同時，能夠提高工作點至飽和區。

　　預失真線性化技術是衛星轉發系統應用的主流技術。預失真信號具有與HPA 非線性相反的增益和相位非線性，能夠補償HPA 的非線性。近來研究表明二極管預失真技術更適用于衛星應用，真空技術網(http://bjjyhsfdc.com/)認為其線性化器設計簡單，具有小型化、寬帶化和低功耗的優點。

　　本文介紹了一種采用傳輸拓撲的Ka 頻段寬帶預失真線性化器的設計，使用反向并聯二極管并設計偏置電路，分析了用于補償行波管放大器(TWTA)非線性的線性化器增益和相位擴張特性，并研制了樣機，與TWTA 聯試的結果表明，增益壓縮、相移和交調指標得到改善。

　　線性化器的理論分析

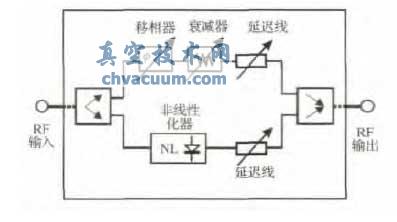

　　傳輸型二極管預失真線性化器的原理基于雙路矢量合成，原理圖如圖1。

圖1 傳輸型二極管預失真線性化器原理圖

　　肖特基二極管可以理解為可變動態阻抗，其電阻值會隨著輸入信號電平變化。通常，在低電平輸入信號時，二極管可以認為是開路，在高電平輸入信號時，二極管可以認為是短路。

　　本文中，采用肖特基二極管設計了一種寬帶線性化器，實現了與TWTA 非線性特性相反的增益和相位擴張，有效補償了TWTA 的非線性轉移特性。這種線性化器具有小型化、輕量化的優點，已經應用在通信衛星的Ka 頻段LTWTA 產品中。
