保溫夾套安全閥的結構與特點

2020-04-26 真空技術網整理 閥門手冊

　　保溫夾套安全閥是在原有背壓平衡式安全閥的基礎上增加了保溫夾套，起到對安全閥閥座中的介質進行保溫的作用，防止介質的結晶或凝固，常用于聚酯﹑乙烯及尿素化肥等裝置中介質需要保溫之處。如圖1所示，其特點如下：

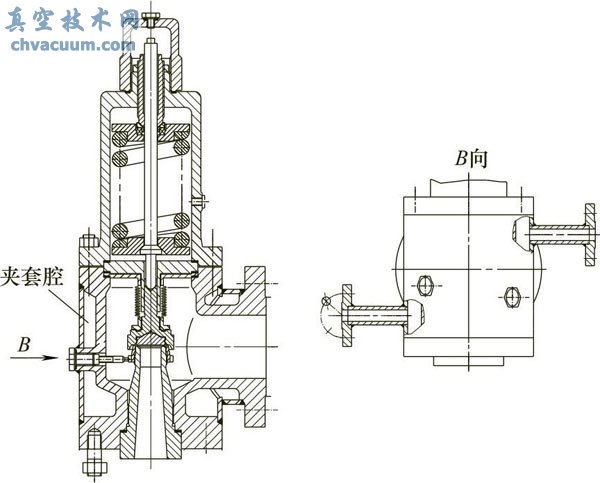

保溫夾套安全閥

圖1 保溫夾套安全閥

　　1、對進﹑出口法蘭在內的閥體均進行保溫，因而保溫效果好，特殊需要時可增加蒸汽沖洗功能；

　　2、平衡波紋管式結構，變動背壓不影響安全閥的整定壓力，且波紋管對彈簧等閥蓋內的零件起到防護介質侵蝕作用。
