介紹了一種新型先導式安全閥的性能參數和結構改進，并進行了試驗。

1、概述

　　安全閥是設置在輸油管線泵站出口的壓力控制設備。當管線內的壓力升高超過允許值時，閥門自動開啟，繼而全量排放，以防止管線內的壓力繼續升高。當壓力降低到規定值時，閥門自動及時關閉，從而保護管線的安全運行。先導式安全閥是一種依靠從導閥排出介質來驅動或控制的安全閥。

2、先導式安全閥的性能參數

　　公稱直徑DN150

　　公稱壓力6. 3MPa

　　整定壓力7. 8MPa

　　額定排量150m3 /h( 介質密度830kg /m³ )

　　輸送介質成品油

　　工作溫度- 40 ～ 120℃

3、先導式安全閥的結構改進設計

　　3.1、整體結構

　　主閥和先導閥設計成一體式結構( 圖1) ，先導閥直接安裝在主閥閥體上，省去了主閥和先導閥之間的連接導管，結構緊湊，也避免了外界的破壞。

　　3.2、主閥

　　主閥采用鍛焊式結構，結構簡單，尺寸小，質量輕。設計的套管式結構主閥導向套( 圖2) ，環向均布排放孔，使排放沖擊力在水平方向基本保持平衡，減小介質排放時對閥瓣的側向推力和反沖力，閥瓣與閥座、閥瓣與導向套的對中性好，解決了傳統安全閥密封重復性不好、開啟壓力不準確的問題。

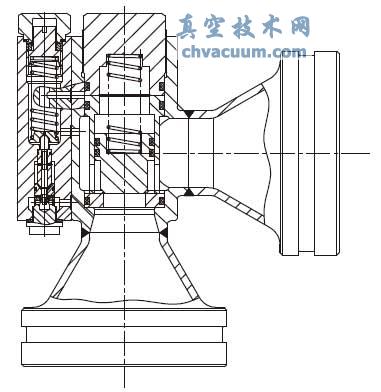

圖1 先導式安全閥

　　3.3、先導閥

　　先導閥( 圖3) 設計為聯動控制作用方式，雙閥座結構先導閥聯動控制主閥加壓通道的關閉和卸壓通道的開啟，使作用在主閥上的關閉力迅速消失，既而主閥開啟泄壓，動作靈敏，響應速度快，開啟壓力穩定，可靠性高，真空技術網(http://bjjyhsfdc.com/)認為有效地解決了傳統安全閥反應慢、開啟壓力不穩定的問題。

圖2 主閥導向套

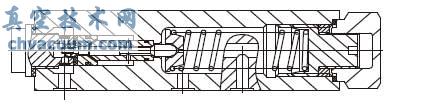

圖3 先導閥

4、結語

　　按照GB /T 12242 -2005 規定的試驗方法，對先導式安全閥進行了殼體強度試驗、密封性能試驗、整定壓力試驗及排量試驗。試驗中殼體強度滿足要求，連接處未見泄漏，殼體未有結構損傷。密封性能滿足要求，未發現介質泄漏情況。整定壓力滿足要求，重復性比較好，試驗數值基本一致，偏差小于3%。額定排量滿足要求，計算額定排量小于實測排量的90%。先導式安全閥經過出廠試驗、型式試驗，各項性能指標均滿足設計和相應標準的要求。安置在管線上進行實際使用試驗，性能穩定，運行可靠，未發現異常情況，滿足管線壓力控制和安全保護的要求。
