介紹了一種特殊結構的自鎖式電磁閥的性能特點和工作原理，該閥不需要長期通電也能保證正常狀態下系統介質的流動。當需要切斷介質流動時，電磁閥又能快速切斷管路介質，完成系統預定功能。

1、概述

　　常規的電磁閥有常開型和常閉型兩種結構。常開型電磁閥是在系統斷電時電磁閥處于開閥狀態，通電時，電磁閥處于關閉狀態。常閉型電磁閥是在系統斷電時處于關閉狀態，通電時處于開閥狀態。這兩種結構的電磁閥均無法實現系統斷電時電磁閥仍然保持原來的工作狀態。為了保證電磁閥在通電或斷電狀態下必須是開閥狀態，而且在需要關閥時，電磁閥必須具有立即關閥功能的要求，研制了自鎖式高溫高壓快開電磁閥。真空技術網(http://bjjyhsfdc.com/)經過測試后認為該電磁閥可以完成在斷電或意外失電的情況下，保持電磁閥原有的工作狀態，并具有快速接通、切斷管路介質或斷電后繼續保持系統介質流動的功能。

2、結構特點

　　自鎖式高溫高壓電磁閥是在原有的高溫高壓分步直動式電磁閥上增加了一個電磁自鎖裝置。電磁閥通電開啟后，電磁自鎖機構鎖緊運動部件，保證了電磁閥斷電后主閥運動部件在電磁自鎖機構的作用下無法復位，實現了電磁閥常開的目的。當需要電磁閥關閉時，給電磁自鎖機構通電，鎖緊機構解鎖，電磁閥運動部件回位，實現電磁閥主閥關閉。由于原有高溫高壓電磁閥結構較小，特別是電磁頭內空間狹小，因此自鎖裝置除滿足吸力需要外，還要求體積小，質量輕。

3、自鎖裝置

　　電磁自鎖裝置由管座、動鐵芯組、靜鐵芯、線圈組件、外殼、復位彈簧、螺釘和密封墊等組成( 圖1) 。電磁閥的信號支桿上設有鎖緊用的凹槽，在屏蔽管開口外部增加4 個螺紋安裝孔，用于電磁自鎖裝置管座與之連接并密封。管座與屏蔽套采用一體化加工，提高了產品的安全性。管座屏蔽套內部有靜鐵芯固定在套內的端部，用于鎖緊的動鐵芯組件中安裝復位彈簧，可自動彈出動鐵芯組卡入支桿的凹槽中。管座屏蔽套的外部套有線圈組件和外殼，形成閉合磁路，動鐵芯組可以在線圈組件通電的狀態下，抽出鎖緊裝置與靜鐵芯閉合，起到打開鎖緊裝置的作用。為實現自鎖功能，所有的導磁材料選用高導磁率的耐蝕軟磁合金，通過必要的磁路計算確定外殼、上蓋和靜鐵芯等零件導磁所需的最小厚度或最小直徑，通過適當加大鐵芯吸合面積以實現大吸力的目的，通過反復調整線圈直徑與高度比，使線圈能產生合理的磁路，減少漏磁。

　　當電磁自鎖裝置不通電時，動鐵芯組在復位彈簧作用下壓在信號支桿上。當主閥線圈通電后，在壓差和電磁力的作用下，活塞迅速浮起主閥打開，同時帶動信號桿向上運動，自鎖裝置中的動鐵芯組在復位彈簧的作用下伸出，卡在信號桿上的凹槽中，防止了主閥運動部件的回落，主閥被鎖住。當電磁自鎖裝置接通電源時，自鎖線圈產生磁場，拉動動鐵芯組克服復位彈簧力與自鎖靜鐵芯閉合，動鐵芯組脫離信號桿的凹槽，主閥的運動部件因此回落，完成一次解鎖過程。

　　電磁自鎖裝置與原高溫高壓電磁閥連接，通過水壓強度試驗和密封試驗后，證明自鎖裝置的管座與主閥屏蔽套連接牢固，密封良好，結構強度滿足規范要求。在冷態和熱態自鎖動作試驗中，電磁自鎖裝置動作可靠，未出現誤動作故障和卡阻現象。經過試驗檢驗證明，自鎖裝置各項試驗，性能指標滿足系統和電磁閥整機的功能要求。

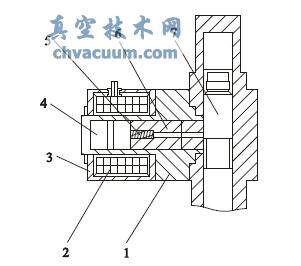

1. 管座2. 線圈組件3. 外殼4. 靜鐵芯5. 復位彈簧6. 動鐵芯組7. 信號支桿

圖1 電磁自鎖裝置

4、工作原理

　　帶有自鎖裝置的電磁閥為二位二通分步直動式高溫高壓電磁閥( 圖2) 。電磁閥斷電時為關閉狀態，阻斷介質流動。當主閥線圈通電時，線圈產生電磁力，吸起動鐵芯，使動鐵芯與靜鐵芯閉合，并拉動閥桿帶動閥瓣組打開先導閥，使活塞上腔的高壓介質快速排泄。在活塞上下壓力差的作用下，活塞迅速浮起，自鎖電磁頭中的動鐵芯組在自鎖彈簧的作用下伸出，將主閥動鐵芯的信號支桿鎖住，此時將主閥線圈斷電，主閥仍保持為開閥狀態。當進行關閥操作時，首先給主閥線圈通電，再給自鎖線圈通電，自鎖線圈產生電磁力，使自鎖靜鐵芯與自鎖動鐵芯組閉合，自鎖動鐵芯組脫離主閥動鐵芯的信號支桿。此時先給主閥線圈斷電，再給自鎖線圈斷電。在彈簧力和主閥內部件的重力作用下，動鐵芯與靜鐵芯脫離，使先導閥關閉。在介質壓差的作用下，活塞向下運動關閉主閥門，阻斷工作介質通過電磁閥，電磁閥即為關閉狀態。

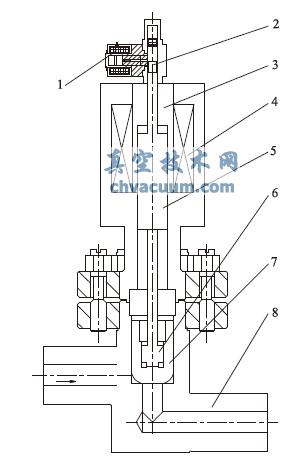

1. 電磁自鎖裝置2. 信號支桿3. 靜鐵芯4. 主閥線圈5. 動鐵芯6. 小閥7. 活塞8. 閥體

圖2 帶自鎖裝置電磁閥

5、應用

　　自鎖式電磁閥即保持了原有電磁閥動作靈活、無外漏和響應時間短等特點。由于增加了電磁自鎖裝置，產品的功能特性進一步提高，實現了產品在斷電狀態下可長期保持開閥狀態的功能，降低了產品運行成本，節約了能源，提高了產品和系統的安全性，適用于安全條件要求苛刻的工況，如核能及類似的使用工況條件。

6、結語

　　自鎖式電磁閥是一種帶有自鎖功能的分步直動式電磁閥，具有開閥后斷電可保持電磁閥處于開閥狀態，并具有信號反饋等功能。當需要關閉電磁閥時，只要給電磁自鎖裝置通電，電磁閥的主閥瓣就會自動落入閥座，切斷管路中介質的流動。該閥可有效控制常溫水、常溫氣體以及飽和狀態下的水和蒸汽介質的接通或切斷，具有結構簡單、動作靈活可靠、使用壽命長、更換和維修方便等特點。
