FePtAg-C納米顆粒薄膜的制備及表征

2015-01-02 歐陽瑩雪 臺州學院物理與電子工程學院

  采用磁控濺射法在硅基片上生長FePt 納米顆粒薄膜。在硅片表面生長MgO籽層用來引發FePt 合金薄膜的fct 織構,加入C來減小其顆粒尺寸,加入Ag 來增強其L10有序度。采用X射線衍射儀(XRD)、超導量子干涉儀(SQUID)和高分辨率透射電鏡(TEM)對FePt 薄膜進行表征。結果表明制備的薄膜樣品具有優良的L10相結構,其M-H曲線表明方形度很好,垂直矯頑力HC有2 467 kA/m,顆粒大小為10.4 nm。該薄膜非常適合用做下一代高密度磁存儲媒質,可有效提高信息存儲密度。

  引言

  在當代信息社會,電腦已經在各個領域中廣泛使用。眾所周知,電腦的存儲部件-硬盤主要采取磁性材料作為其存儲媒質。自從上世紀50年代美國IBM公司推出第一個電腦硬盤RAMA以來,在過去的60多年里,硬盤磁存儲技術得到迅猛發展;隨著巨磁阻(Giant Magneto-Resistance,GMR)技術在磁頭上的應用,硬盤數據存儲密度大幅度提高,而且存儲模式從傳統的平行存儲更新為垂直存儲。存儲模式的更新?lián)Q代迫使磁存儲媒質也要緊跟著進步、提升其性能,F(xiàn)行硬盤磁存儲媒質材料為CoCrPt合金,其存儲密度為100~500 Gbits/in2。但是,隨著硬盤存儲密度的進一步提高(近期目標是1 000 Gbits/in2),單個記錄單元的尺寸進一步減小,Co系合金將逼近其超順磁極限、失去磁性,而無法作為存儲媒質。所以,相關研發工程師必須開發新型高矯頑力的磁存儲材料。

  在眾多新型磁性材料中,L10相的FePt合金因其在室溫下具有極高的磁晶各向異性能Ku(最高可達7.0×106 J/m3)和矯頑力HC(最高到7.96×104 kA/m),并且在晶粒尺寸小到3 nm的時候仍能保持優良的磁性和熱穩定性,由此成為超高密度磁存儲介質的最佳候選者。但是,在目前階段,F(xiàn)ePt薄膜尚無法取代成熟的CoCrPt作為硬盤磁存儲媒質,因?yàn)榉细呙芏却糯鎯?chǔ)要求的FePt薄膜的生長工藝條件比CoCrPt苛刻太多,成本更高,在將FePt薄膜作為磁存儲媒質應用于電腦硬盤領域、實現產業化之前,還必須進一步降低其顆粒大小(到4 nm級別)、降低薄膜的生長溫度。研究表明,摻入Ag有助于降低FePt的L10有序轉變溫度,摻入C將有助于分隔FePt材料、減小其顆粒尺寸。但是,工作尚存在一些不足之處,比如FePt薄膜的磁學性能不佳等,需要進一步改進。

  將采用磁控濺射方法制備FePtAg-C納米顆粒薄膜,利用MgO籽層來引發FePt薄膜中的fct織構,在FePt生長過程中同時摻入Ag和C來降低L10有序轉變溫度和顆粒尺寸。通過XRD、SQUID和TEM的表征,來探討摻Ag和C對FePt薄膜的磁性和顆粒形貌的影響。結果表明,MgO籽層和摻Ag能夠有效提升FePt納米顆粒薄膜的磁學性能,摻C可降低FePt納米顆粒薄膜的顆粒大小。

  1、實驗材料與方法

  1.1、薄膜制備

  在實驗中,將一片表面有熱氧化硅層的多晶硅片用丙酮溶液超聲清洗干凈,置入一多靶磁控濺射儀的腔體中,真空度為2×10-6 Pa。利用磁控濺射法在硅片上先后沉積MgO籽層和FePtAg-C膜層。第一步,先生長MgO籽層:把硅片加熱到100 ℃、穩定1 h,然后在MgO靶上加200 W的交流電源,通入0.15 Pa的氬氣流,薄膜的生長速率為2 nm/min,濺射時間大約5 min,得到厚度為10 nm的MgO籽層。第二步,生長FePtAg-C 膜層:把生長有MgO籽層的硅基片加溫到500 ℃,利用單質Fe、Pt、Ag和C靶把Fe、Pt、Ag和C四種材料同時濺射到硅基片上,氬氣流也是0.15 Pa,調控不同的功率,使得Fe、Pt和Ag的配比為45∶45∶10(原子比),這樣Fe和Pt的比例為1∶1,而Ag對FePt合金的摻雜濃度為10%,C的體積比為40%,整個FePtAg-C膜層的生長速率是1 nm/min,濺射時間約為380 s,這樣獲得的膜厚為6.4 nm。

  圖1顯示了該樣品的膜層結構。薄膜濺射完畢,讓樣品在真空腔中冷卻到80 ℃以下,然后再取出來,開展下一步表征工作。

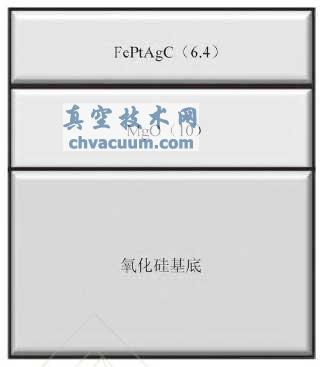

FePtAg-C/MgO/Si的膜層結構圖

圖1 FePtAg-C/MgO/Si的膜層結構圖(單位:nm)

  1.2、薄膜表征

  利用X 射線衍射儀(XRD,Bruker AXS D8 Ad⁃vance,Cu Kα射線)表征FePt納米顆粒薄膜的相結構,利用超導量子干涉儀(SQUID MPMS XL,Quan⁃tum Design)來測量薄膜的磁滯(M-H)曲線,利用高分辨率的透射電子顯微鏡(TEM,Technai 30)來表征樣品的微觀形貌。

  3、結論

  利用磁控濺射法在熱氧化硅基片上成功制成了FePtAg-C顆粒薄膜(其中有MgO籽層),并利用XRD、SQUID和TEM分別表征其織構、磁性和微觀形貌。結果表明,摻C后的FePt薄膜顆粒大小明顯降低,并達到10.4 nm±2.4 nm。一層10 nm 厚的MgO籽層有助于幫助FePt薄膜形成L10相織構,摻Ag后的FePt薄膜的磁學性能得以改善(垂直矯頑力HC高達2 467 kA/m,磁滯曲線的方形度很好;各向異性能高達4.1×106 J/m3)。這些性能遠遠優于現行的硬盤磁存儲媒質CoCrPt 合金薄膜。由此證明,F(xiàn)ePt是一種優異的磁存儲材料,在下一代電腦硬盤產品中將有很好的前景用途。
