主要闡述基于AutoCAD 的擴展數據與VBA 二次開發技術，將建筑圖形數據與建筑屬性數據結合起來，實現基于DWG 圖形的建筑物屬性管理，并對屬性信息進行一些簡單的統計工作。

一、引言

　　隨著社會信息化的發展及城市規模的快速擴展，城市建筑的管理工作日益繁重。依靠傳統的文件式管理的弊端日益顯現，首先是信息的查找煩瑣，其次是修改工作麻煩，因此尋找新的管理方法非常必要。AutoCAD 是目前國內工程測量、地形圖制圖上使用較普及的制圖軟件，大多數城市都有DWG 格式的城市地形圖。AutoCAD 雖然具有非常強大的圖形編輯和二次開發功能，但其屬性庫功能相對較弱，僅記錄表示圖元要素幾何位置、形狀、大小及表示圖形要素性質( 如圖層、要素顏色等) 的輔助數據，不能滿足復雜地物屬性的管理需要。如果能在DWG 數據上進行一些程序開發工作，不僅可以滿足建筑管理的需要，而且成本也比較低，將是一種比較可行的方式。

　　本文基于AutoCAD VBA 二次開發技術，采用擴展屬性的方法對新新家苑小區進行建筑屬性的圖形化管理，為城市建筑管理作一種嘗試。

二、圖形數據整理

　　1∶ 500 地形圖數據精度高、地物要素豐富，但比較繁雜。為了能夠更好地進行建筑物管理和使圖面更美觀，需要對地形圖進行一些處理，主要包括去除植被、管線等地物要素，同時繪制建筑物輪廓，并進行圖案填充和建筑名稱或棟號標注，保留道路邊線等，如圖1 所示。

　　1、AutoCAD擴展屬性

　　遵循系統的規則定義一組數據，并追加到Auto-CAD 對象中，稱為擴展數據。可以采用應用程序?qū)�圖形圖像追加自己的擴展數據，再根據自定義的標示字段來讀取這些數據。不同程序注冊的數據不會混淆。AutoCAD 負責維護這些數據，但自身不適用這些數據。因此，通過使用擴展數據技術，即可實現建筑物屬性數據的管理工作。

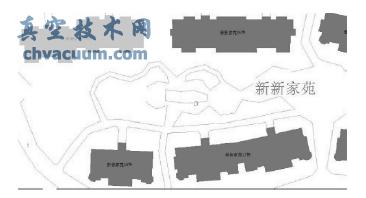

圖1 整理后的地形圖

　　Auto 圖形中的大多數工作都可以通過擴展數據的方式實現，這為AutoCAD 的二次開發提供了強有力的數據支持。采用擴展數據，可以實現圖形數據與屬性數據的連接與統一，進而實現信息的管理、查詢、分析、決策，極大地彌補了AutoCAD 圖形編輯功能強大、而屬性庫功能較弱的缺點。

　　2、建筑屬性管理

　　本文采用AutoCAD 擴展數據技術，為建筑物填充圖案追加屬性數據，使圖形數據與屬性數據相結合，從而實現建筑屬性的管理、查詢與統計分析。在VBA 中，主要靠GetXData 和SetXData 兩個方法實現擴展數據的操作。SetXData 是為圖形增加擴展數據; GetXData 則是獲取圖形要素的擴展數據。本文采用雙擊建筑物填充圖案的方式為填充圖案增加擴展屬性，為了避免雙擊時彈出“圖案填充編輯”對話框，可以在CAD 命令行中輸入命令dblclkedit來關閉雙擊編輯模式。

三、結束語
