在CAD中，常用的單位主要是英制(英寸)和公制(毫米)，很多小伙伴會問這兩者到底有什么關系并且應該怎么換算呢？那今天圖文詳解在CAD中如何將英寸繪制的圖紙轉換為毫米為單位。

　　在使用比較低的版本時，軟件會彈出一個公制、英制的對話框，來讓你進行選擇。

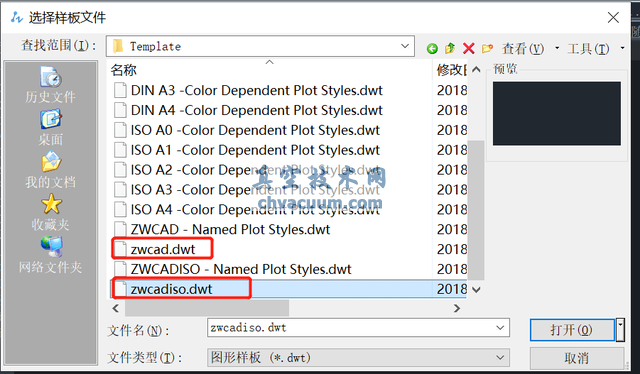

　　而在高版本中，新建圖紙時我們就可以直接選擇.dwt的模板文件，英制模板對應的文件是zwcad.dwt，而公制模板對應的文件是zwcadiso.dwt。

　　有同學會問，英制公制的作用體現在哪?

　　用一個案例來說明：

　　小張繪制了一張圖紙，無論他用什么單位模板繪圖，那尺寸數字都是一致的， 如果不涉及到外部使用，那么這個單位理論上可以忽略，因為打印出來都是一樣的數字。

　　什么時候才會起作用?當這張圖在被作為圖塊或外部參照插入到其他圖紙中時，這個單位才會起作用，注意是插入，而不是直接打開。

　　所以如果大家需要在繪圖過程中切換的話，最快捷的方法是，重新打開一個單位模板文件，使用插入塊命令，將圖紙作為塊進行插入 ，將圖塊炸開并使用CAD的清理功能將圖紙中同名塊清理就可以了。
