動網格在渦旋壓縮機三維流場數值模擬中的應用

2014-03-20 肖根福 南昌大學

  基于局部彈性變形與網格重劃的CFD 動網格技術,對渦旋空氣壓縮機動態內流場進行了數值模擬。該模擬以理想氣體為工作介質,滿足流體控制方程及氣體狀態方程,湍流模型采用RNG k - ε 模型,用壁面函數法描述近壁區流動。數值計算的結果表明,渦旋壓縮機內部流場隨時間周期變化,渦旋壓縮機內存在旋渦生成、運動等現象。該計算非常形象地揭示了渦旋壓縮機內部流動規律,為渦旋壓縮機的優化設計提供了理論參考。

1、引言

  渦旋式壓縮機體積小、效率高、噪聲低,目前在空調領域已具有強大的競爭力。渦旋壓縮機的流動傳熱過程非常復雜,許多學者為此做了大量的工作,對各熱力過程進行了能量分析并建立壓縮機的數學模型。但這些理論模型受各自簡化假設的局限,較難滿足渦旋壓縮機流場的一般規律。隨著計算機技術的快速發展,運用計算流體力學( CFD) 開展研究具有周期短、信息完整、可視化程度高等優點,可同時獲得相關變量的詳細信息,揭示潛在的物理過程。

  在容積式旋轉壓縮機領域,CFD 計算取得了一定的成果,黃思、岳向吉等將動網格技術應用在滾動轉子壓縮機瞬態流動的分析上,給出了直觀、豐富的流場信息; 馬一太等用Fluent 軟件的動網格技術,模擬了滾動轉子膨脹機的瞬態流場; 耿瑋等利用STAR-CD 軟件模擬了滾動轉子壓縮機內部流場,找到了提高了壓縮機整體效率的方法。倫敦城市大學的Kovacevic 等詳細研究了螺桿壓縮機壓縮腔的網格生成技術,使用CFD 軟件計算得到了螺桿壓縮機壓縮腔的三維流動參數。

  在渦旋壓縮機領域,CFD 的應用很少,國內只有李超等將CFD 技術用于分析不同渦旋型線的內部流場,但其只簡單分析了一個月形壓縮腔的內部流場,沒有使用動網格技術全面分析動態壓縮過程。國外研究者已經開始研究,但研究者的人數不多,得到的結論沒有被充分驗證。S.Pietrowicz 等利用商業數學軟件解N-S 方程對渦旋壓縮機單個壓縮腔作了二維的模擬仿真,Ooi 用二維的數值模型仿真了渦旋壓縮機內部流場,分析了流體與渦旋齒的熱傳導系數取值問題。

  本文將CFD 的動網格技術應用在渦旋壓縮機流場的動態數值模擬中,詳細闡述了CFD 動網格技術應用于渦旋壓縮機流場仿真的實現方法,全面展示了渦旋壓縮機旋轉過程中的流場變化,為渦旋壓縮機優化設計及應用提供重要參考。

2、理論模型

  2.1、物理模型

  本文所采用的渦旋壓縮機容積腔的軸向投影如圖1 所示。

渦旋壓縮機月形壓縮腔

圖1 渦旋壓縮機月形壓縮腔

  當偏心軸推動動渦盤繞靜渦盤中心作圓周運動時,封閉的容積腔相應地擴大或縮小,由此實現氣體的吸入、壓縮和排氣。低壓氣體從靜渦盤上開設的吸氣孔口經壓縮后由靜渦盤中心處的排氣孔排出。

  該渦旋壓縮機基圓半徑a = 3. 1mm,渦旋齒厚t = 4. 4mm,渦圈中心線最終展開角為810°,渦旋齒采用對稱圓弧修正,排氣孔為圓形,直徑為4. 5mm,動渦盤轉速2800r /min。

3、求解方法

  3.1、網格劃分

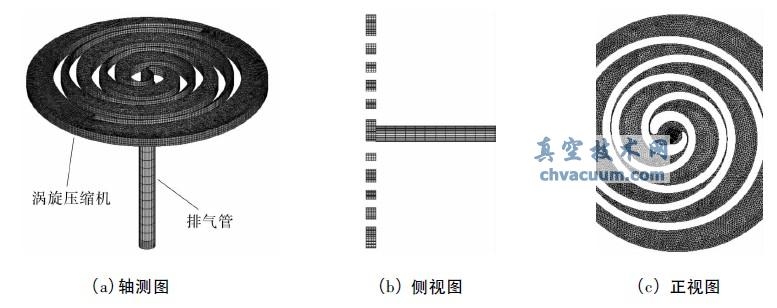

  從壓縮機CAD 模型中提取流體域作為計算域,為了便于計算,渦旋壓縮機形狀和排氣管都作了一定簡化,網格劃分在ICEM CFD 軟件中完成,大約有網格單元14 萬,如圖2( a) 所示。渦旋壓縮機計算域由壓縮機和排氣管兩部分組成,壓縮機由棱柱體網格組成,壓縮機排氣管由六面體網格組成,兩個計算域由交界面( interface) 連接在一起。交界面( interface) 保證了動盤運動到排氣管之后不會產生網格計算錯誤。圖2( b) 為渦旋壓縮機側面剖視。圖2( c) 為渦旋壓縮機網格正視,由圖可見,渦旋壓縮機網格從正面看為三角形網格,經過縱向拉伸以后變換為棱柱型網格,該網格保證了彈簧光順與局部重劃動網格方法的應用。

壓縮機網格

圖2 壓縮機網格

結語

  建立了渦旋壓縮機的三維流場仿真模型,用2. 5D 動網格技術解決了渦旋盤運動的問題,確定了簡單合理的邊界條件,利用RNG k - ε 湍流模型實現了渦旋壓縮機動態流場的數值模擬。給出了直觀、豐富的流場信息,可觀測到旋渦的生成、運動、破裂的過程,這是理論模型分析和實驗研究所無法比擬的。這些結果為進一步的渦旋壓縮機研究打下了良好基礎,為分析渦旋壓縮機等流體機械內部復雜的湍流流場提供了一種新的手段。
