內藏式冷柜制冷劑容量較小，系統中制冷劑充注量的變化會對制冷性能產生較大影響。對某型號的內藏柜進行了充注量的試驗研究，綜合多種因素給出了制冷劑R134A 的最佳充注量。通過改變系統中制冷劑充注量，研究了制冷性能參數隨制冷劑充注量的變化趨勢，為合理確定制冷劑充注量提供了一定的依據。

1、引言

　　內藏式冷柜制冷劑容量較小，制冷劑的充注量對冷柜制冷系統的循環性能有很大影響，然而在生產實際中如何確定制冷劑的最佳充注量仍然比較困難。為了確定冷柜制冷系統的最佳制冷劑充注量，研究者做了一系列的努力。

　　丁國良等針對制冷劑HFC 152a 和HFC 134a的特性，對小型制冷系統充注量的計算方法及空泡系數關系式的影響進行了研究，并進行了試驗驗證，得到了這2 種制冷劑充注量的計算方法。

　　袁秀玲等試驗研究了毛細管長度和制冷劑充注量對一臺小型冷柜性能的影響，揭示了冷凝壓力、蒸發壓力隨毛細管長度和制冷劑充注量變化的趨勢，討論了毛細管長度和制冷劑充注量對系統能耗的影響。陳波等對BD/C - 183A、BD/C -165 兩種型號的冷柜( 使用毛細管) 進行了充注量的試驗研究，總結了不同充注量和不同環境溫度對冷柜冷凍速度、吸氣溫度和壓縮機機殼溫度的影響規律。陳旭峰等對某公司生產的系列陳列柜產品的充注量進行了大量的試驗研究。

　　詳盡地分析了因制冷劑的充注量不當對陳列柜的運行及系統EER 值的影響，最后提出了一種確定普通商用陳列柜制冷劑充注量的試驗方法。郭朝紅等對一臺小型冷柜系統進行了選擇最佳充注量的試驗研究，討論了充注量的多少對蒸發壓力、冷凝壓力、蒸發器溫度分布、壓縮機開停機時間等方面的影響，得到了耗電量最少的充注量，并對此條件下的循環特點進行了理論分析。劉金平等試驗研究了制冷劑充注量對冷柜性能的影響，分析了制冷性能參數隨制冷劑質量變化的趨勢。Joel 等試驗研究了同時改變制冷劑充注量和毛細管條件下家用冰箱的熱力學行為。研究發現能達到最小能耗范圍的幾種制冷劑充注量和毛細管的組合，以及毛細管和制冷劑充注量不恰當的組合可能會增加30%的能耗。

　　本文對一臺使用R134A 制冷劑的某型號內藏式冷柜系統進行最佳充注量的試驗研究，討論充注量對蒸發溫度、冷凝溫度、壓縮機吸排氣溫度等方面的影響，從多個角度分析判定得到制冷劑最佳充注量，并對此條件下的循環特點進行分析。

2、試驗系統及試驗方法

　　本試驗利用大連三洋冷鏈有限公司的冷藏陳列柜實驗室，測試原理如圖1 所示，試驗條件如表1 所示。對某型號冷柜新機種進行最佳充注量測定試驗，前期試驗制冷劑充入量600g( 根據經驗確定) ; 后期進行補充試驗，環境溫度27℃，相對濕度70%，從400g 開始，每次增加50g。

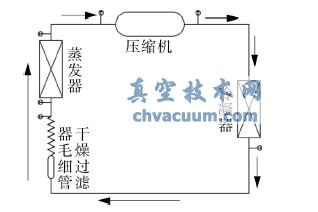

圖1 冷柜最佳充注量測試原理

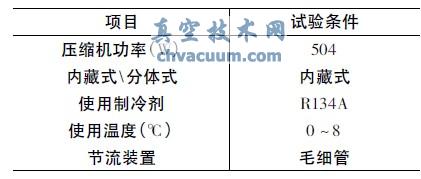

表1 試驗條件

4、結語

　　對某型號的內藏柜進行了制冷劑充注量的實驗研究，綜合多種因素給出了R134A 的最佳充注量。通過改變系統中制冷劑充注量，研究了制冷性能參數隨制冷劑充注量的變化趨勢。

　　研究發現: 隨著制冷劑充注量的增加，蒸發器出口溫度、冷凝溫度逐漸減小，壓縮機吸、排氣溫度逐漸下降。蒸發器入口溫度、輸入電功率先增加后減小再增加。
