蒸汽噴射泵及機組的工作原理和檢修維護

2009-08-04 劍氣書生真空技術網整理

噴射泵工作原理：

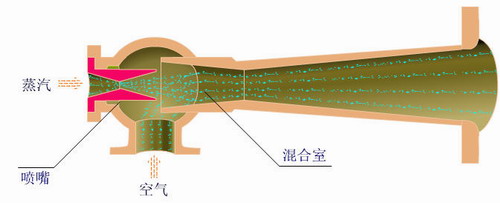

　　蒸汽噴射泵有一定壓強的工作，蒸汽通過拉瓦爾噴咀，減壓增速（蒸汽的勢能轉變?yōu)閯幽埽┮猿羲賴娙牖旌鲜遥c被抽介質混合，進行能量交換，混合后的氣體入擴壓器，減速增壓（動通轉化為壓強能），為了減少后級泵的抽氣負荷，配置冷凝器，通過有一定溫差的兩種介質對流，進行熱交換，達到冷凝高溫介質目的，排到大氣壓。(原理見下圖）

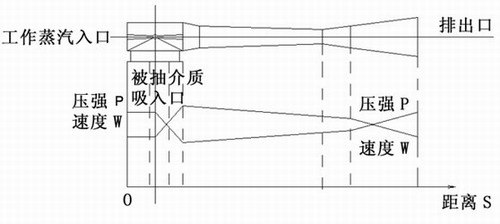

蒸汽噴射泵工作原理圖

機組工作原理：

　　1.本泵之第一級水蒸汽噴射泵連接到生產設備抽及其氣體、蒸汽或氣體并在泵內壓縮到10mmhg左右。

　　2.本泵之第二級水蒸汽噴射泵繼續壓縮上述工作介質到70mmhg然后排之氣體引往列管冷凝器冷凝。冷凝后的液體進入下部第三級水環泵抽吸，壓縮后往大氣中。

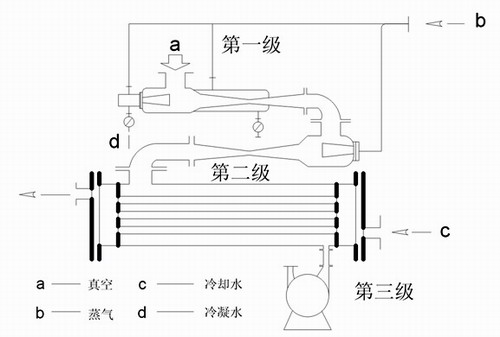

結構原理圖

故障檢查參政表

故障\原因	轉速過低	吸入管路泄露	工作液溫度過高	工作液體過多	工作液體不足	機械密封過緊	聯軸器不正
排汽量減少	●	●	●		●
噪音過大				●			●
軸功率增大				●		●	●
過熱			●		●	●	●
振動過大				●		●	●
