根據液體火箭發動機渦輪泵的設計要求,進行了高壓低溫靜密封檢漏試驗。試驗結果對該型號渦輪泵密封結構和密封材料的選用至關重要,對提高液體火箭發動機結構的可靠性起到了重要作用。渦輪泵高壓低溫靜密封檢漏試驗的試驗臺為專門試驗臺,主要由控制柜、真空測量系統、加熱系統、真空室、液氮槽、真空機組和卡具等組成。真空室浸泡在液氮槽內,以獲得- 96 ℃超低溫,加熱系統安裝在真空室內,用于烘烤真空設備,渦輪泵由卡具固定后置于真空室內,真空機組在真空測量和控制系統的作用下將真空室抽至1×10-4Pa超高真空,向卡具內渦輪泵沖高壓氦氣,進行檢漏試驗。本真空室為該型號渦輪泵靜密封結構方案試驗提供DN800 大直徑, -196℃超低溫,1×10-4Pa超高真空和漏率小于1×10-7Pa·m3/s的試驗環境。

       目前國內超低溫、超高真空的真空室直徑一般不大于DN400 ,DN800大直徑真空室的研制在國內尚屬首創。在超低溫、超高真空、大直徑真空室研制中,密封結構和密封材料是兩個最關鍵的問題。

      本文采用有限元分析軟件COSMOS,對該真空室的V 型槽鉛絲密封進行了數值模擬,并進行了相應的抽真空密封試驗。

密封結構及密封材料

密封結構

       直徑小于DN200的真空室密封,一般采用平面密封、斜楔密封、圓錐面密封、刀口密封、臺階密封和惠勒(Wheeler)密封等標準密封形式,但具有形狀復雜、加工精度要求高等缺點,直徑大于DN800的真空室密封難以達到。為克服上述缺點,在該真空室設計中,采用了60°V型槽密封結構,見圖1。

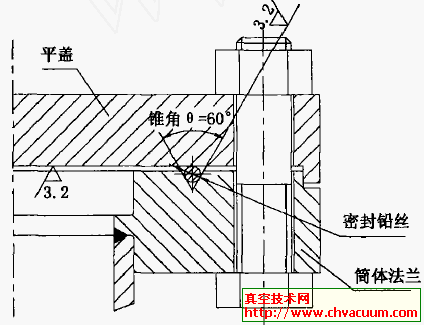

圖1 　60°V 型槽鉛絲密封結構

       可見,超低溫、超高真空、大直徑真空密封中,60°V型槽鉛絲密封的結構要素有4個,即錐角θ、密封面的表面粗糙度、密封件材料和密封件絲徑。其中錐角θ和密封面的表面粗糙度屬于密封結構要素,密封件材料和密封件絲徑屬于材料要素。

       先來研究密封結構的密封面的表面粗糙度問題。直徑DN200以下的密封面,標準和相關資料中,建議表面粗糙度取1.6～0.2,但直徑DN800的法蘭密封槽60°V 型槽處較難達到,由于鉛絲密封比壓小(у= 2.5 MPa),本設計中表面粗糙度取為3.2,加工較容易達到,試驗表明密封效果良好。

密封件材料

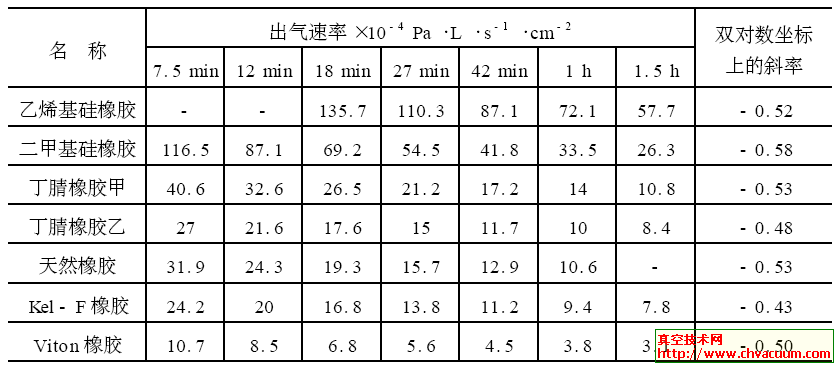

       密封件材料的選取是設計的另一關鍵,超高真空的靜密封由于受高溫烘烤和出氣率(見表1)的限制,橡膠密封不能滿足密封要求。真空室內在平衡壓強1×10-4Pa下(真空室設計指標)的允許放氣量為

Q= pS=1×10-4×0.0075 = 7.5×10-7
