浮動球球閥的啟閉件是一個球體，中間有一個與管道通徑相等的通孔，進口端和出口端各置一個用PTFE制造的密封座，并被包容在一個金屬的閥體內，當球體內的通孔與管線通道重合時，閥門處于開啟狀態；當球體內的通孔與管線通道垂直時，閥門處于關閉狀態。閥門從開啟至關閉，或者從關閉至開啟球體回轉90°角行程(圖1)。

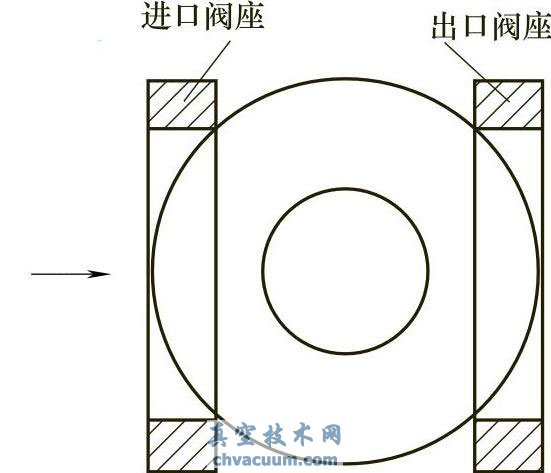

圖1 球閥密封原理

　　當球閥處于關閉位置時，進口端的介質壓力作用在球體上，產生一個推動球體的力，使球體緊壓出口端的密封座，在密封座的錐面上產生一個接觸應力，形成一個接觸帶，接觸帶單位面積上的作用力稱為閥門密封的工作比壓q，當這一比壓大于密封所必需的比壓時，閥門就獲得了有效的密封。這種不是靠外力的密封方式，由介質壓力密封的，稱為介質自密封。在設計中，應滿足：

qb≤q≤[q]

　　式中 qb——密封必需的比壓，與密封材料和球體的加工精度有關，MPa；

　　[q]——密封材料的許用比壓([q]PTFE=20，[q]尼龍=40)，MPa。

　　應該指出，傳統的閥門如截止閥、閘閥、中線蝶閥、旋塞閥是靠外部施加的力，作用在閥座上來獲得可靠的密封，這種借外力施加而獲得的密封，稱之為強制密封。外部施加的強制密封力帶有隨意性和不確定性，不利于閥門的長期使用。球閥的密封原理是作用在密封座上的力，由介質的壓力產生的。這一作用力是穩定的，是可以控制的，由設計時確定。

　　1、為了保證球體在關閉位置時，能產生一個介質的作用力，事先在閥門裝配時，球體必須緊貼密封座，而且需要過盈，產生一個預緊比壓，這個預緊比壓為0.1倍工作壓力且不小于2MPa。這個預緊比壓的獲得，完全靠設計的幾何尺寸來保證。如果設球體和進口、出口密封座組合后的自由高度為A；左、右閥體組合后內腔容納球體、密封座的寬度為B，則裝配后產生必需的預緊比壓所需的過盈為C，必滿足： A-B=C。這個C值必須由零件加工的幾何尺寸來保證。可以設想這個過盈C是很難確定和保證的。過盈值的大小直接決定閥門的密封性能和操作力矩。

　　2、應該特別指出，早期國產的浮動球球閥(圖2)由于裝配時過盈值難于控制，常常用墊片調整，很多制造商甚至在手冊中把這一墊片稱為調整墊。這樣，裝配時主、副閥體的連接平面之間存在間隙，這一間隙的存在，由于使用中介質壓力波動和溫度的波動，以及外部管線載荷作用，會使螺栓松弛，引起閥門外漏。

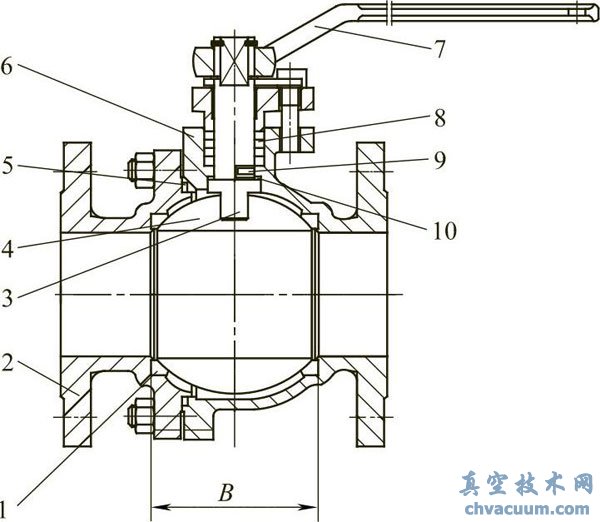

圖2 球閥的基本結構

1—密封座；2—副閥體；3—閥桿；4—球體；5，10—墊片； 6—主閥體；7—手柄；8—填料；9—防靜電結構

　　3、當閥門處于關閉位置時，進口端的介質力作用在球體上，會使球體的幾何中心產生一個微小的位移，與出口端閥座緊密接觸，增加密封帶上的接觸應力，從而獲得可靠的密封；而進口端閥座與球體相接觸的預緊力將減小，影響進口密封座的密封性能。這種球閥結構，就是在工作狀態下，球體幾何中心有微小位移的球閥，稱之為浮動球球閥。浮動球球閥是出口端密封座密封，進口端閥座是否有密封功能是不確定的。

　　4、浮動球球閥結構是雙向的(bi-direction)，即兩個介質流動方向均可密封。

　　5、球體相接的密封座是高分子材料制造的，球體轉動時，可能產生靜電，如無特殊的結構設計——防靜電設計，則靜電可能在球體上積聚。

　　6、對于由兩個密封座組成的閥門，閥腔可能積聚介質，某些介質可能由于環境溫度和使用工況變化而異常升壓，引起閥門壓力邊界的破壞，應予以注意。
