閘閥的工作原理及特點

2019-12-29 真空技術網整理 閥門手冊

  閘閥又叫閘板閥,主要由閥體、閥蓋、閘板、閥桿、閥座和密封填料等部分組成,如圖1所示。

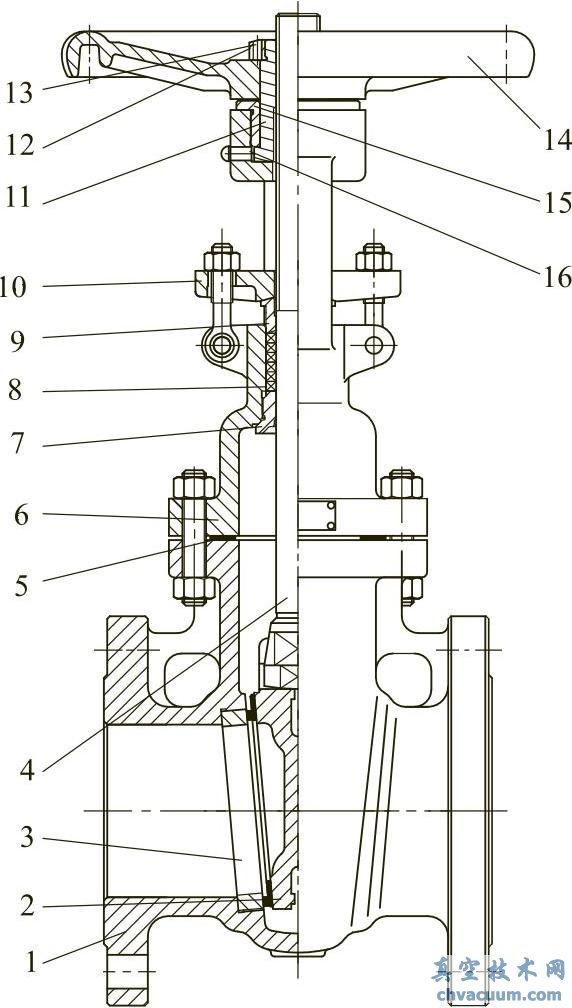

典型的閘閥結構

圖1 典型的閘閥結構

1—閥體;2—閘板;3—閥座;4—閥桿;5—墊片;6—閥蓋; 7—上密封座;8—填料;9—填料壓套;10—填料壓板; 11—閥桿螺母;12—鎖緊螺母;13—緊定螺釘; 14—手輪;15—軸承壓蓋;16—油杯

  閘閥是啟閉件(閘板),由閥桿帶動,沿閥座(密封面)做直線升降運動的閥門。一般,閘閥不可用來調節流量,只能作為截?cái)嘌b置使用,要么完全開啟,要么完全關閉。在各種類型的閥門中,閘閥是應用最廣泛的一種。既適用于常溫和常壓工況,也適用于高溫及低溫和高壓及低壓工況,并可以通過選用不同的材質,適用于各種不同的介質中。

  閘閥具有如下優點:

  ①流體阻力小。閘閥閥體內部介質通道是直通的,介質流經閘閥時不改變其流動方向,因而流體阻力較小。

  ②結構長度(與管道相連接的兩端面間的距離)較小。由于閘板呈圓盤狀,是垂直置于閥體內的,而截止閥閥瓣(也呈圓盤狀)是平行置于閥體內的,因而與截止閥相比,其結構長度較小。如PN16、DN150的截止閥,其結構長度為480mm,而同一參數的閘閥結構長度僅為350mm。

  ③啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直,而截止閥閥瓣通常在關閉時的運動方向與閥座處介質流動方向相反,因而必須克服介質的作用力。所以與截止閥相比,閘閥的啟閉較為省力。

  ④介質流動方向不受限制。介質可從閘閥兩側任意方向流過閘閥,均能達到接通或截?cái)嗟哪康摹1阌诎惭b,適用于介質的流動方向可能改變的管路中。

  ⑤全開時,密封面受工作介質的沖蝕很小。

  ⑥形體結構比較簡單,制造工藝性較好。

  同時閘閥也存在一些缺點如下:

  ①密封面易產生擦傷。啟閉時閘板與閥座相接觸的兩密封面之間有相對滑動,在介質推力作用下易產生擦傷,從而破壞密封性能,影響使用壽命。

  ②零件較多,結構較復雜,制造與維修都較為困難,與截止閥相比成本較高。

  ③外形尺寸和開啟高度都較大,所需安裝的空間亦較大。

  ④一般閘閥都有兩個密封副,給加工、研磨和維修增加了一些困難。

  ⑤操作行程大,啟閉時間長。由于開啟時需將閘板完全提升到閥座通道上方,關閉時又需將閘板全部落下阻斷閥座通道,所以閘板的啟閉行程很大,啟閉時間較長。
