1、平行單閘板閘閥

　　平行單閘板閘閥的密封原理如圖1所示。

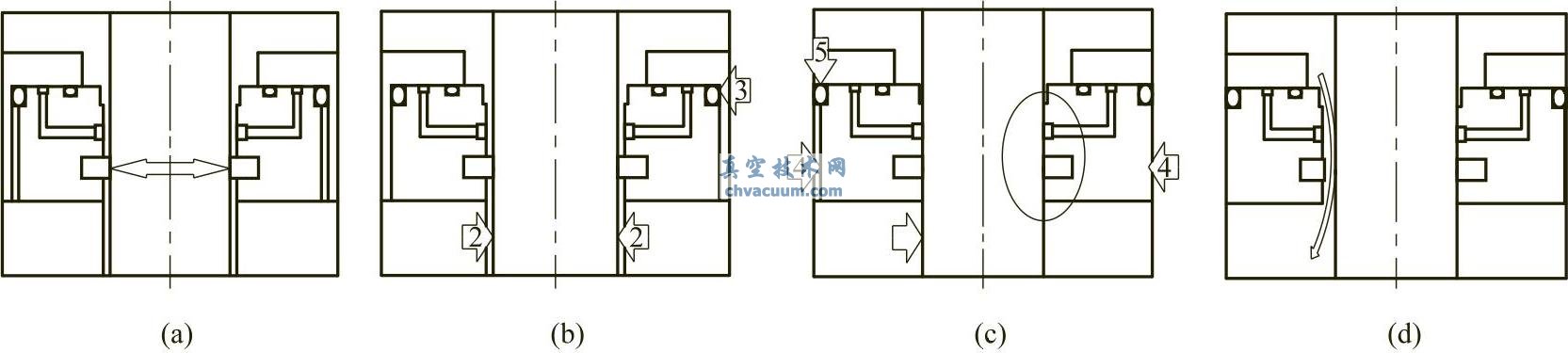

圖1 平行單閘板閘閥的密封原理

　　如圖1(a)所示，當閥內部壓力相當時，閘板處于關閉狀態，閥座表面PTFE密封環形成初始密封，當閥門開啟時，閥座圈能自動清潔閘板兩側的附著物。

　　如圖1(b)所示，閥門處于關閉狀態，介質壓力作用于閘板，推動閘板貼近出口端閥座上的PT-FE環，壓縮它直到閘板與閥座上金屬密封面吻合，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然后是金屬對金屬密封，出口端閥座也被推向閥體的閥座槽內，通過后部的O形密封圈阻止任何后部介質流。

　　如圖1(c)所示，閥腔壓力釋放后，形成進口密封，管道壓力作用于進口閥座，推動其壓向閘板，這時形成PTFE對金屬密封，同時O形圈與閥座槽形成緊密的密封。

　　如圖1(d)所示，閥門自動泄壓。由于熱膨脹或其他因素，造成閥腔壓力大于管道壓力時，進口端閥座會在中腔壓力作用下縮回閥座槽內，閥腔內壓力與進口端管道壓力平衡。

2、自動密封式平行雙閘板閘閥

　　最簡單有效的自動密封式平行雙閘板閘閥結構是采用圖2-14所示的彈簧式結構。其關閉件由兩塊閘板組成，中間裝有彈簧。這些彈簧的作用是保持與上、下游的密封面滑動接觸并在低壓力時增進密封力。閘板被限制在帶狀孔內，目的是當處于全啟位置時，不會無限制地?fù)伍_。

　　但彈簧的作用常常不是像假設的那樣，使兩密封面借此均達到壓力密封，為此就需要一個非常大的彈簧，無論如何，這是沒有必要的。所以中間帶彈簧的自動密封式平行雙閘板閘閥，在介質壓力不足以克服彈簧作用力時，屬于雙面強制密封;但當介質壓力足以克服彈簧作用力，并推動閘板向出口端壓緊時，就成了單面強制密封，此時彈簧的作用主要是預防閘板的顫動。

　　在蒸汽管道或使用在溫度有明顯變化的其他場合，由于材料的不同及截面的變化，不可避免地會產生不同的膨脹，它將引起一定的變形。應當注意的是，在兩塊閘板自由伸縮時，彈簧也應隨著伸縮。

3、撐開式平行雙閘板閘閥

　　撐開式平行雙閘板閘閥結構如圖2(c)～(e)所示，三種結構形式雖有所不同，但其密封原理都是通過兩閘板間的楔頂或楔塊，迫使兩閘板向兩側撐開，兩側密封面與各自閥座間滑動接觸并產生預緊比壓，關閉力越大密封比壓越大，保證進出口端同時密封，屬于雙面強制密封。

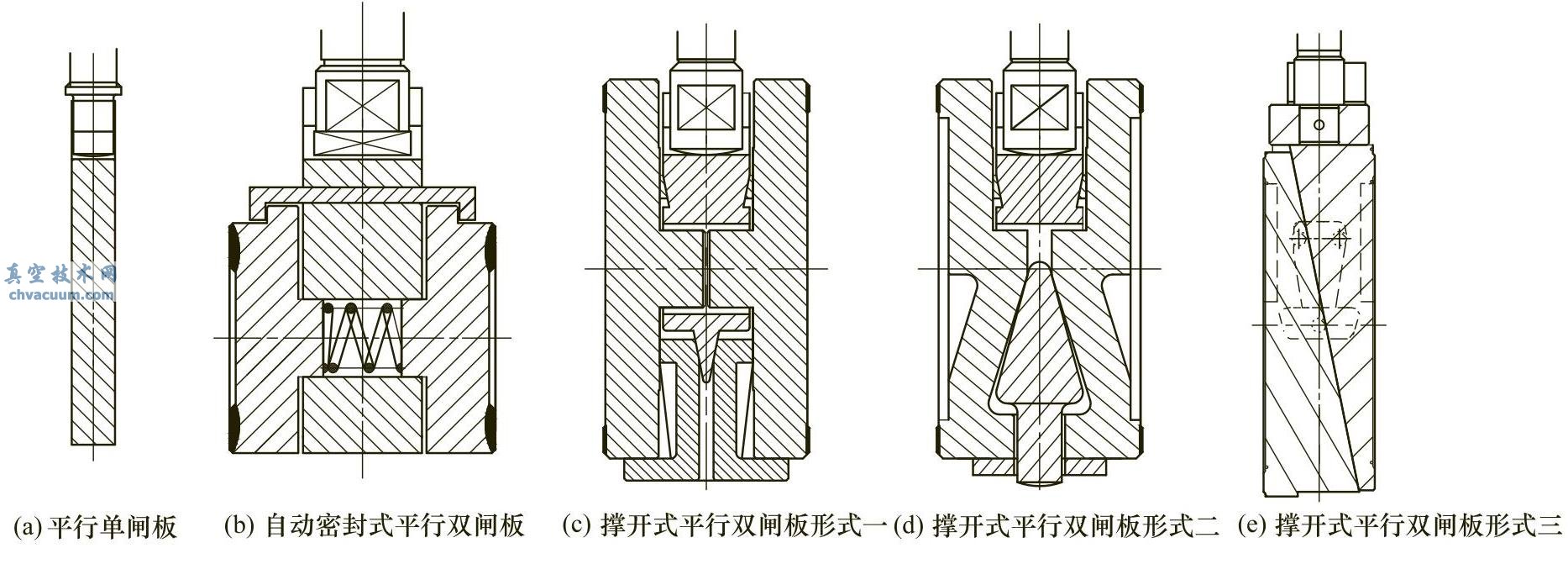

圖2 平行式閘板類型
