在分析真空和負壓基本物理概念的基礎上，總結了真空排水預壓工程中真空度現場測試技術和應用現狀。通過室內試驗及工程實踐證明，真空排水預壓情況下，地下水位以上的軟粘土仍是飽和的，因此，對地下水位以上真空度測點，真空表讀數實際反映的是該處的孔隙水壓力；而對地下水位以下的真空度測點，真空表讀數無意義。

1、前言

　　現場真空度的量測是真空排水預壓工程監測的重要內容，可為工程的檢測分析和設計以及真空排水預壓理論研究提供第一手的資料。但目前工程實踐中對現場真空度測試及其結果的分析偏于簡單，甚至存在認識上的誤解，導致不同工程報道的測試和分析結果存在較大的甚至是定性上的差異。這對總結工程經驗和提高理論分析水平都是不利的，也造成了對真空排水預壓工作機理認識模糊，限制了該工法的進一步發展應用。

　　真空技術網(http://bjjyhsfdc.com/)在本文在澄清真空和負壓基本概念的基礎上，對真空度現場量測技術的原理和成果進行了整理和分析。

2、真空和負壓的基本概念

　　真空，是指在給定空間內低于環境大氣壓力的氣體狀態，即該空間內的氣體分子密度低于該地區大氣壓的氣體分子密度，而并不是沒有物質的空間。在真空技術中，表示處于真空狀態下氣體稀薄程度的量稱為真空度，通常用氣體的壓力(剩余壓力)值來表示。氣體壓力越低，表示真空度越高;反之，壓力越高，真空度越低。真空，是用來描述氣體狀態的，不能用于描述液體狀態。負壓，是用于描述液體壓力狀態的，通常指負的孔隙水壓力，屬于液體的測壓管壓力，實際上是一種相對壓力，相對于預先認為零壓力的大氣壓力，有正壓和負壓之分。

　　因此，在描述地下水位以下軟粘土地基中某處的孔隙壓力時，不應采用真空或者真空度的概念，而應采用負壓的概念。在描述膜下砂墊層中的孔隙壓力時，則可采用真空度來表征。其原則在于，真空，是描述氣體狀態的，負壓，是描述液體狀態的。真空度的測量一般采用真空表，負壓的測量一般采用孔隙水壓力計。許多關于真空排水預壓工程的文獻和總結報告中均有混淆真空度與負壓的概念，這是導致對現場真空度和負壓測試結果認識模糊的一個重要原因。

3、真空度現場測試和成果分析

　　現場真空度的測量裝置一般由真空度測頭、軟管和真空表組成，真空度測頭通常是將一段PVC 管表面打眼成網狀，并在外邊用起反濾作用的土工布包好，其結構如圖1 所示。

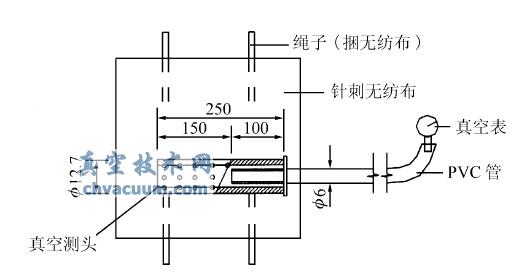

圖1 真空度測頭結構

　　真空度的測量內容，包括膜下真空度的監測和豎向排水體及淤泥中真空度的量測。膜下真空度的量測有助于了解膜下真空度隨時間的變化情況，繪制成膜下真空度與時間過程線。豎向排水體中真空度的量測可以了解真空度沿垂直排水通道中的傳遞規律，淤泥中真空度的量測有助于了解淤泥中真空度隨時間的發展過程。

　　當真空度測點布置在表面砂墊層或地下水位線以上豎向排水體內時，真空表讀數即為該點處的真空度。

　　當真空度測點布置在地下水位線以上淤泥中時，如圖2 所示，淤泥中真空度測點的存在相當于一個空腔，真空表讀數實際上為該空腔內氣體的真空度。在穩定情況下，空腔內的氣壓值應該等于其周圍的孔隙水壓力值，所以，實際上真空表讀數，間接反映了測點處孔隙水壓力的大小。圖3 為真空排水預壓某區域 3 m 深處淤泥中所測孔隙水壓力與淤泥中所測真空度的時間過程線，可以看到，二者是很吻合的。

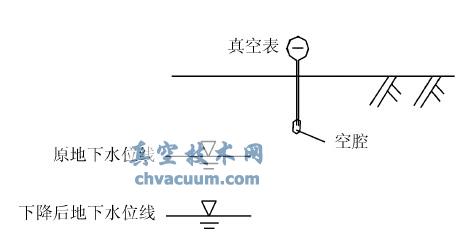

圖2 地下水位線以上淤泥中真空度測點示意圖

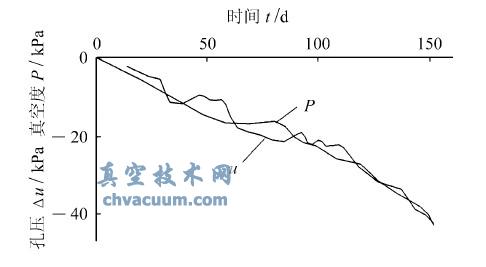

圖3 淤泥中真空度與孔壓時間過程線

　　這里必須指出的是，地下水位線以上測點的真空表讀數與非飽和土分析中的吸力是兩個概念，對一般地下水位較高的軟粘土地基，真空排水預壓時在淤泥中僅僅形成負壓的滲流場，而并不形成非飽和區，這主要是由于粘土顆粒對水具有較強吸附作用。表1 是蕭山粘土進行室內抽真空排水預壓前后試樣物理指標變化情況，表2 是對路橋污水處理廠地基進行真空排水預壓處理前后土層物理指標變化情況。從中可以看出，真空排水預壓后，飽和軟粘土含水量下降，但飽和度基本不變。

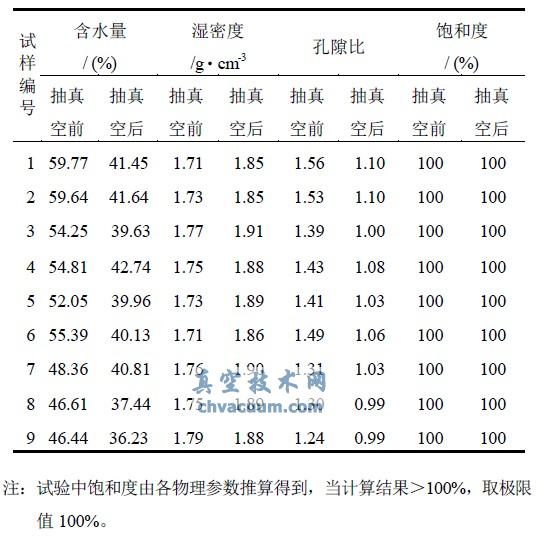

表1 室內抽真空排水預壓前后試樣物理指標變化表(蕭山粘土，比重 2.74)

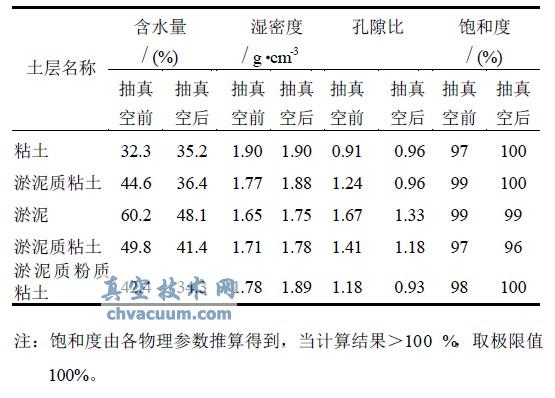

表2 路橋污水處理廠真空排水預壓前后土層物理指標變化表(比重取2.74)

　　如前所述，真空度和負壓是兩個不同的概念，適用于不同的場合，因此，在垂直向量測地基中真空度時，僅是針對地下水位線以上的部分，對其以下部分，不應采用真空度來描述其孔隙壓力。并且，由于地下水的存在，現有量測垂直向真空度的測試手段，實際無法反映測點處的孔隙壓力。試分析圖4中A測點的量測情況，如圖5所示，初始情況下軟管中水位與地基中原始地下水位齊平，CD段密封了壓力為大氣壓力的氣體，真空表讀數為零。抽真空開始后，真空表中量測到的真空度實際上是BD段氣體的壓力，而不是A測點的孔隙壓力，A測點的孔隙壓力應該是真空表讀數與AB段水柱壓力之和。此時，軟管中的水位并不一定等于下降后的地下水位，因此，僅知道真空表的讀數并不能得到A測點的孔隙壓力值。在實際工程中，往往將真空表的讀數認為是測點A處的真空度，這在概念上和數值上都是錯誤的。

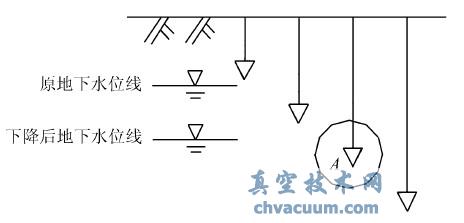

圖4 現場真空度測點布置圖

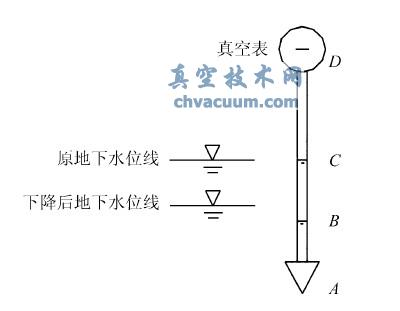

圖5 地下水位線以下真空度測點示意圖

4、結語

　　通過以上分析，可以得到以下結論：

　　(1)真空與負壓是兩個不同的概念，真空度是用來描述真空狀態的，不應用于描述地下水位以下某處孔隙水壓力的大小。

　　(2)當真空度測點布置在表面砂墊層或地下水位線以上豎向排水體內時，真空表讀數即為該處的真空度。

　　(3)當真空度測點布置在地下水位線以上淤泥中時，真空表讀數間接反映了測點處孔隙水壓力的大小，但不是非飽和意義上的吸力大小。

　　(4)現有真空度測試技術無法真正測出地下水位以下某處的孔隙壓力。
