針對目前正壓漏孔校準工作中存在的測量下限指標低、測量不確定度大等問題，提出了正壓漏孔校準裝置的優化設計方法。采用特殊設計，將定容室的容積減小到10mL以下，降低了氣體累計時間，延伸了測量下限。采用主、被動相結合的恒溫方法提高恒溫精度，使得測量系統溫度變化在校準時間內小于0.02K，減小了溫度漂移引入的虛流量及測量不確定度。在恒壓法正壓漏孔校準方法中，提出采用直徑小于1mm的精密細活塞及適用的動密封結構，可以將測量下限延伸到10^-7Pa·m³/s 量級。通過以上方法，可使正壓漏孔校準裝置的測量下限優于5×10^-7Pa·m³/s，不確定度小于5%，同時具有較高的工作效率。

　　正文：在國防和國民生產各領域，尤其是在型號和武器裝備的研制、試驗、生產和使用的過程中，正壓檢漏技術發揮著越來越重要的作用，正壓漏孔作為正壓檢漏時的漏率標準，其校準精度也越來越受到人們的重視。

　　目前我國正壓漏孔校準工作還面臨以下問題：①不能對漏率值在10^{- 7}Pa·m³/s 量級及以下的正壓漏孔進行精確校準；② 校準時間較長，一般情況下，校準一支小漏率正壓漏孔需要7 天時間，校準效率低；③測量不確定度大，校準下限的測量不確定度在15%～30%左右。

　　為此，本論文在定容式正壓漏孔校準裝置的研究經驗基礎上，利用目前正在研究和設計的恒壓式正壓漏孔校準裝置的相關技術，提出了對正壓漏孔校準裝置進行優化設計的思路和方法，而且這些設計方法對定容式和恒壓式校準裝置都是適用的，以期進一步提高我國正壓漏孔校準裝置的設計水平和校準質量。

1、校準裝置原理及校準方法

　　校準裝置由供氣和穩壓系統，抽氣系統、校準系統、恒溫系統和測量與控制系統等五部分組成，圖1 為裝置原理圖，圖中虛線框內的部分放置在恒溫箱中。校準裝置既可采用定容法也可采用恒壓法來校準正壓漏孔。

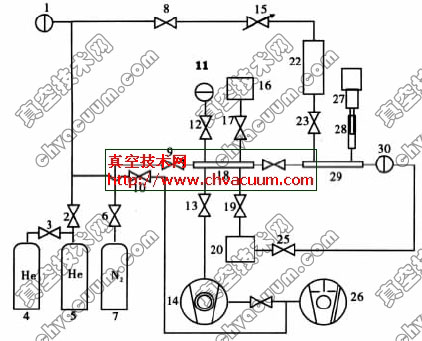

1,11,30. 電容薄膜規(CDG)  2,3,6,8,9,10,12,13,15,17,19,23,24,25閥門 4,5,7.氣瓶 14.分子泵 16,20.標準容積 18,29.定容室 21.電磁閥 22.正壓漏孔 26.機械泵 27. 伺服機構 28.變?nèi)菔壹盎钊?/p>

圖1 校準裝置原理圖

　　供氣和穩壓系統由高壓氣瓶、低壓氣瓶、閥門、電容薄膜規等組成，主要為正壓漏孔的入口端提供高于2個大氣壓的He氣，并為正壓漏孔的出口端提供100 kPa±5 kPa 的N2氣。抽氣系統由分子泵、機械泵、電磁閥等組成，可以對供氣系統和校準系統的管道、變?nèi)菔壹皟蓚�(gè)標準容積抽真空，以滿足校準要求。校準系統由正壓漏孔、定容室、標準容積、電容薄模規、變?nèi)菔壹盎钊�、電機等組成，整體放置在恒溫箱內保持恒溫，是正壓漏孔校準裝置的核心部分，承擔著正壓漏孔的校準任務。恒溫系統為內外兩層恒溫箱組成，為校準系統提供恒溫保障。測量與控制系統的由工控機、數據采集卡、熱電阻變送模塊、電機控制卡、伺服系統等組成，采用LABVIEW虛擬儀器工具開發測控軟件，完成平動機構的運動控制、活塞運動速度及移動距離的計算、電容薄膜規的數據采集、測量結果的自動計算及保存等功能。校準裝置可以采用定容法和兩種恒壓法（PID 控制、壓力微小波動控制）來提供和測量流量，定容法的測量范圍是(5×10^{- 7}～5×10^{- 3}) Pa·m³/s，PID恒壓控制法的測量范圍為(1×10^{- 6}～5×10^{- 5}) Pa·m³/s，壓力微小波動控制法的流量測量范圍為(4×10^{- 7}～2×10^{- 5}) Pa·m³/s，其測量下限的準確性主要受到溫度變化的影響。

　　關于校準裝置的詳細結構設計、測量方法及測量范圍等考慮到真空技術網的有另文解說，這里就不再詳細介紹。

2、校準裝置的優化設計

　　在總體設計的基礎上，針對目前正壓漏孔校準工作中存在的測量下限指標低、測量不確定度大等問題，對正壓漏孔校準裝置提出了優化設計方法，這些方法也是正壓漏孔校準裝置設計中應考慮的核心問題，尤其值得關注。

2.1、定容室的優化設計

　　定容室的容積大小直接關系到氣體累計間的長短，以及定容室壓力變化的快慢，是提高正壓校準效率和測量下限的關鍵因素。根據理論計算和國外文獻，定容室的容積應小于10mL為佳, 如德國PTB 恒壓式正壓漏孔校準裝置定容室為7.8mL。我站2000年研制的正壓漏孔校準裝置定容室為33mL，定容法測量下限在10^-6Pa·m³/s由于定容室要連接正壓漏孔，壓力測量?jī)x器（一般為差壓式電容薄膜規），充氣接口（為定容室充1個大氣壓N₂氣），尤其是在恒壓法校準時還要連接活塞及配套電機，所以需要較大的外部安裝空間，這就與減小定容室的容積產生了矛盾，一般的做法是優化管道設計，減小連接管道的長度。根據實際設計和計算，這種情況下定容室容積最小只能設計到15mL左右，而且還不含與正壓漏孔的連接容積以及電容薄膜規自身的管道容積，不能滿足要求。為此，我們提出了如下的優化設計方法，其結構如圖2 所示：用不銹鋼制作外型為立方體的變?nèi)菔抑黧w，在變?nèi)菔抑黧w內部開一個截面直徑小于2mm 的圓柱體孔，將用于安裝壓力計、正壓漏孔和活塞的連接管道按設計需求焊接在變?nèi)菔抑黧w上，且連接管道與圓柱體孔內部連通，在電容薄膜規的管道及其它標準連接管道（內徑4.3 mm）中放置直徑4mm的實心不銹鋼圓柱體進一步降低管道容積。

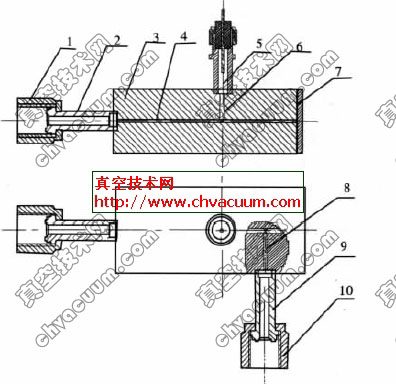

1,10.螺母 2，9.標準管道 3.變?nèi)菔抑黧w 4.變?nèi)菔覂?nèi)孔 5 活塞卡套接頭 6，8.內孔通道7.檔板

圖2 定容室結構

　　這種方法的優點是在有效增大變?nèi)菔彝饷娣e的基礎上減小了變?nèi)菔业膬?nèi)部容積，可以使正壓漏孔漏率的測量下限擴展到10^-7Pa·m³/s及以下，并且為正壓漏孔、壓力計、活塞及控制電機的安裝提供了充分的空間，提高了設計的靈活性。根據設計和理論計算，定容室的容積在6mL左右，再考慮到連接正壓漏孔時附加的1~2mL容積，這個容積值還是比較理想的。
