風冷冷熱水機組R290替代R22的試驗研究

2014-04-06 肖庭庭上海理工大學

　　分析了R290替代R22存在的優勢，采用某企業生產的R22家用空調外機與套管換熱器作為原型機，分別灌注R22和R290，灌注R290的同時更換大排量壓縮機，調整節流裝置最佳，優化灌注量，試驗參照GB/T18430.2—2008名義工況進行。結果表明:R290系統灌注量?jī)H為R22的44.7%，制冷及制熱名義工況下R290能力及能效比均不低于R22，但R290系統排氣溫度及壓縮比明顯低于R22。R290可以替代R22用于風冷冷熱水機組，相應的壓縮機排量應增加19%左右。

1、前言

　　在R22的替代制冷劑中，R410A和R407C應用最為廣泛，其臭氧消耗潛能值(ODP)為零，但比R22具有同等或更高的全球變暖潛能值(GWP)，如不加以限制使用，無疑會使溫室效應進一步惡化，根據《京都議定書》要求，R410A和R407C最終也要被淘汰。R22的另一替代制冷劑R32的ODP為零，GWP較低，相同制冷量下其充注量?jī)H為R22的60%左右，可以稱作一種兼顧節能、環保的優秀制冷劑，但其排氣壓力和排氣溫度較高，還具有弱可燃性，這為R32替代R22工作增加了很大困難。

　　R290又稱丙烷，是一種天然物質，價格低廉，與普通潤滑油和機械結構材料具有兼容性，ODP為零，GWP很小，基本熱物性與R22十分接近，被廣泛認為是R22理想的替代制冷劑。近年來，真空技術網(bjjyhsfdc.com)調研后發現國內外學者對R290替代R22的工作做了大量研究，均展示了R290的優越性。但R290具有可燃性，使用范圍及充注量均受到限制，若將R290應用于冷熱水機組，把套管換熱器集成在外機頂部，既可減少制冷劑連接管路又可將外機置于室外，再將產生的冷水或者熱水引入室內加以利用，這樣即可提高安全性。本文將R290和R22應用于風冷冷熱水機組，研究對R290替代R22的工作具有重要意義。

2、R290的優勢

　　R290的主要物理性質如標準沸點、凝固點、臨界壓力及臨界溫度等參數都與R22十分接近，具備替代R22的基本條件。在制冷系統中，R290的優勢集中體現在以下幾個方面:

　　(1)R290分子量比R22小很多，粘度亦比R22小，使空調制冷回路阻力損失減少，可降能耗;

　　(2)R290的氣化潛熱是R22的1.84倍，這說明在相同制冷量下，采用R290制冷劑可減少工質的循環量;

　　(3)R290絕熱系數低于R22，在相同壓縮比時，可減少耗功量，并可使排氣溫度降低，可提高輸氣系數，減少壓縮過程氣體與氣缸間的熱交換，減少不可逆損耗，排氣溫度降低，并能夠改善冷凝器的工作狀況，減少傳熱不可逆損失，降低能耗;

　　(4)R290導熱系數高于R22，可改善壓縮機的散熱條件，同時提高冷凝器和蒸發器的傳熱系數，可以使空調制冷系統能耗降低;

　　(5)R290是飽和碳?xì)浠衔铮瘜W(xué)性質較穩定，難溶于水。而R22化學性質不夠穩定，對有機物的膨潤作用較強，密封材料需采用氯乙醇橡膠，封閉式壓縮機的電動機繞組線圈需采用QF改性縮醛漆色線(E級)或QZY聚脂亞胺漆色線。

　　(6)R290廣泛存在于石油和天然氣中，提煉方便，一般作為副產品出現，因而成本低，價格便宜。R290的價格僅為R22的10%，為R134a的4.7%。R290為非極性化合物，可以與目前廣泛使用的礦物油互溶，不需要研制新的潤滑油，而且對干燥劑、密封材料也無更高的要求。丙烷還與金屬材料、軟管材料相容，也就是說，R290可以與R22常用的礦物潤滑油溶解，替代R22時無需像R407C或R410A那樣必須更換潤滑油。

3、試驗設計

　　3.1、R22和R290壓縮機排量設計

　　在相同條件下，R290制冷劑單位容積制冷量小于R22，為保證R290系統的制冷量不小于R22系統，在轉速相同條件下需增加壓縮機排量，根據高晶丹等人的研究，R22系統轉化為R290系統時，壓縮機排量應增大19%左右。對于潤滑油的選用，R22系統轉化為R290時，不需要更換潤滑油，潤滑油仍為礦物油。

　　本文在綜合考慮R290制冷劑優勢、單位容積制冷量及現有排量壓縮機后，選擇R22壓縮機排量為30.63cm3，R290壓縮機排量為36cm3，排量增加了約17.53%，轉速均為2865r/min。

　　3.2、系統原理

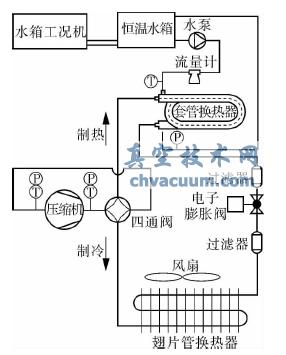

　　風冷冷熱水機組系統原理如圖1所示，制冷時，翅片管換熱器用作冷凝器，套管換熱器用作蒸發器產生冷水，循環方向如實線箭頭所示;制熱時，翅片管換熱器用作蒸發器，套管換熱器用作冷凝器產生熱水，循環方向如虛線箭頭所示。

冷熱水機組系統原理示意

圖1 冷熱水機組系統原理示意

　　3.3、試驗方案

　　本試驗參照GB/T18430.2—2008《蒸氣壓縮循環冷水(熱泵)機組第2部分:戶用及類似用途的冷水(熱泵)機組》制冷及制熱名義工況進行，如表1所示[13，14]。

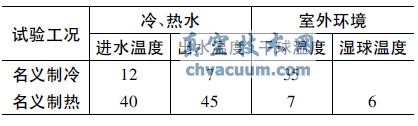

表1 冷熱水機組的試驗工況(℃)

冷熱水機組的試驗工況

　　試驗樣機先灌注R22制冷劑，分別進行名義制冷和名義制熱試驗，然后更換較大排量壓縮機，抽真空后重新灌注R290，再進行名義制冷和名義制熱試驗，分別調整制冷劑灌注量、膨脹閥開度和冷水或熱水流量，以確定對應的制冷劑最佳灌注量及冷水或熱水流量。

4、試驗結果及分析

　　4.1、性能比較

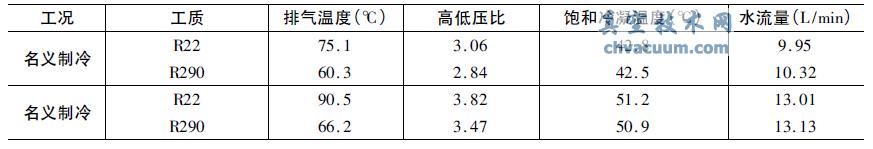

　　制冷及制熱名義工況下試驗結果及性能參數分別如表2，3所示，R290系統灌注量?jī)H為R22的44.7%，采用R290系統可從源頭上減少R22的使用，利于環保。制冷名義工況下R290系統能力稍高于R22，能效比相當;制熱名義工況下R290系統能力及性能系數均不低于R22。雖然對R290系統壓縮機排量的選擇未增加到理論值19%，僅增加了17.53%，而能力及能效比卻等同甚至高于R22，這是由于計算壓縮機理論排量時忽略了R290制冷劑比R22具有的低粘度及高導熱系數等優勢。因此，在選擇R290壓縮機替代R22時，實際排量的增量可適當?shù)陀诶碚撝怠?/p>

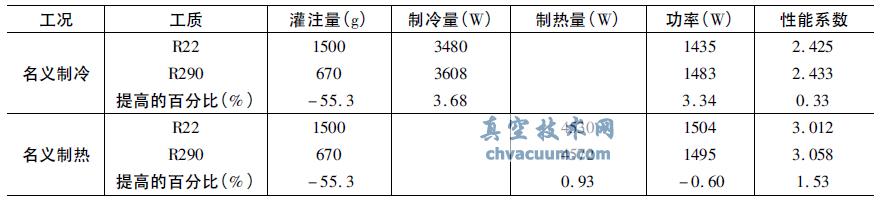

表2 制冷及制熱名義工況下的試驗結果

制冷及制熱名義工況下的試驗結果
