1、羅茨泵噪聲過大的問題及噪聲源定位方法

　　氣冷式直排大氣羅茨真空機組在安裝好之后工作的噪聲很大。但是究竟是哪一個部位的噪聲貢獻值較大，且在什么情況下噪聲值較大，真空技術網(www.chvacum.com)認為這都是需要解決的問題。故需要對此真空機組進行噪聲源定位研究。

　　該真空機組噪聲源定位采用聲壓法并逐級定位的方法。先用聲級計測出各測點處的聲壓值，再根據各測點的聲壓值的大小以及其在真空機組上對應的相對部位來確定機組各部位對機組噪聲貢獻大小，并進行排列，找出噪聲貢獻較大部位，對該部位的各組件再進行聲壓測試，從而確定噪聲值較大部位。

2、噪聲測試原理

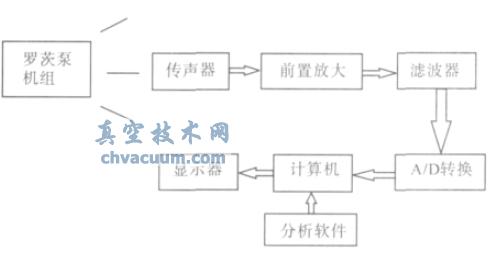

　　本測試的儀器設備采用手持式精密噪聲分析儀，該分析儀具有簡單易用、安全可靠、智能化、測量精度高和性能優良等優點。原理框圖見圖2。

圖2 測量原理圖

　　真空機組產生的噪聲由傳聲器接收，并將聲音信號轉化為電信號。電信號經過放大與濾波得到信號大小與成分適當的模擬信號，該模擬信號需要經過A/D 轉換才能得到相應的數字信號，并在計算機中用相應的軟件進行分析便可得到機組噪聲的頻譜等。

3、羅茨泵機組噪聲測點布置及測試條件

　　測量前，應該按照圖1 對機組周圍布置測點，共有18 個測點。其中，有十個測點分布在五臺泵的兩側，有三個測點分布在進氣口處，另有三個測點分布在消聲器背面。

　　測試條件為分別在真空度為0.1 Pa、1 Pa、5 Pa、23.7 Pa、94 Pa、1000 Pa、5000 Pa、8000 Pa、11000 Pa、25000 Pa 和80000 Pa 對18 個測點進行噪聲測試，測試時手持式分析儀距離機組和地面都為1.5 m。同時，背景噪聲為37.6 dB。
