便攜式真空計校準裝置系統介紹

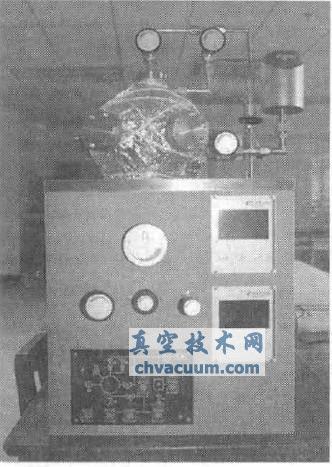

便攜式真空計校準裝置主要由校準室、抽氣系統、進氣系統三部分組成，整體尺寸為450mm×400mm×750mm，總重量小于40kg，裝置的外形如圖1所示。
圖1校準裝置外觀圖

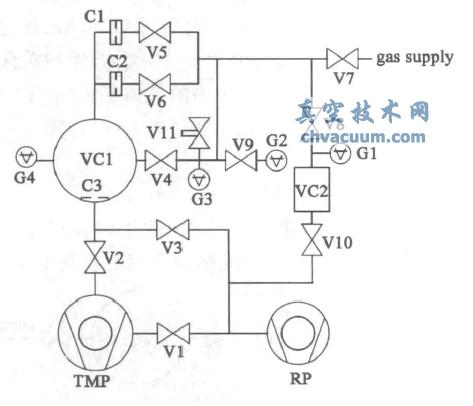

便攜式真空計校準裝置的原理結構如圖2所示，RP為機械泵；TMP為分子泵；VC1為校準室；VC2為穩壓室；C1，C2，C3分別是直徑約為0.02，0.1，11mm的小孔；V1、V10為截止閥；V2為全金屬角閥；V3、V4、V5、V6為波紋管截止閥；V7、V9為球閥；V11為帶有標準體積的閥門；G1、G4為監測真空計；G2、G3是滿量程為133，1.33×105Pa的電容薄膜真空計。
圖2 校準裝置原理圖
1、校準室
校準室VC1是直徑為200mm的球形容器，球形結構是真空計量標準的理想結構形式，氣體分子可在球內容易達到均勻分布。校準室的赤道上設計了5個CF35法蘭和2個8VCR接口，用于安裝被校準真空計和參考標準。校準室及法蘭均采用SUS316L鋼材制成，內表面進行了電拋光和化學清洗，通過高溫除氣去除了材料內部的氣體。校準室上安裝了美國INFICON公司生產的電容薄膜真空計G2和G3作為參考標準。
2、抽氣系統
抽氣系統由主抽氣分子泵TMP、機械泵RP、全金屬角閥V2、旁通抽氣閥門V3、小孔C3及閥門V10等組成。分子泵對氮氣的標稱抽速為80L/s，通過全金屬角閥和校準室連接。在全金屬角閥和校準室之間安裝了直徑約為11mm的圓形薄壁限流抽氣小孔C3，它對氮氣的流導約為10L/s。分子泵前級采用標稱抽速為2L/s的機械泵，在機械泵和分子泵之間安裝了電磁隔斷閥V1，用于旁通抽氣閥門V3打開時隔離分子泵和機械泵。
3、進氣系統
進氣系統主要由穩壓室VC2和閥門V5、V6、V7、V8、V11以及小孔C1、C2等組成，其中閥門V7與氣源連接。穩壓室VC2是體積為2L的不銹鋼容器，其上安裝了皮拉尼真空計G1。采用靜態比對法和靜態膨脹法校準時，關閉閥門V8、V9后通過V7及V5(或V6)直接進氣；采用動態流量法校準時，先通過閥門V7、V8向VC2中引入一定壓力的氣體，然后關閉V7并打開V5(或V6)后，通過V8調節由VC2引入VC1中的氣體壓力。
