石英真空計的工作原理

2014-07-24 王遜 北京大學電子學系

1、引言

  石英晶振在諧振時,諧振阻抗與氣體壓強有關,悠然用此關系作真空計。我國也曾有人對此進行了研究。目前石英真空計已經上市。測量范圍是:1~105Pa,誤差為10%。該真空計規管尺寸較小,單一規管測量范圍較寬。精度較高,但測量電路較復雜。石英真空計可用于手表中音叉狀的晶振做規管。我們選用的晶振為市場上買到的Φ2×6型頻率標稱值為32.768kHz的晶振。晶振在諧振時,氣體壓強高,阻抗高,反之阻抗低。測量晶振的諧振阻抗,也就可以知道氣體壓強了,真空技術網(http://bjjyhsfdc.com/)認為這就是石英真空計的基本原理。

2、諧振頻率與氣體壓強的關系

  石英晶振的等效電路如圖1所示,諧振時阻抗最小,為串聯諧振

石英晶振的等效電路

圖1 石英晶振的等效電路

  諧振頻率是晶振的電壓與電流位相相同時的頻率,或電流為最大值時的頻率。測量電路圖如圖2所示:

石英真空計的工作原理

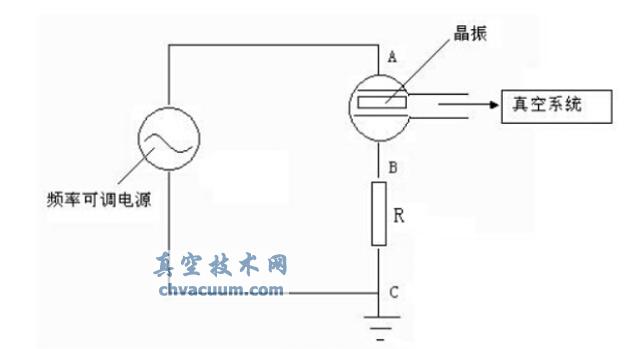

圖2 測量電路

  圖中頻率可掉電源的頻率的分辨率為5mHz。流過晶振的電流可由串聯電阻R上的電壓來測量。將晶振做成真空規管,接入真空系統,測量晶振的諧振頻率與壓強的關系,結果如圖3所示:

石英真空計的工作原理

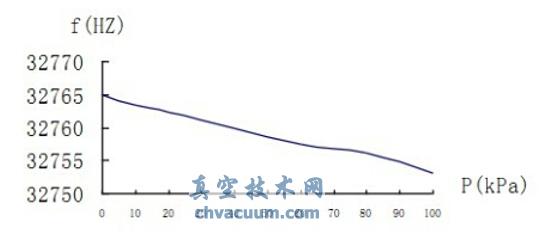

圖3 諧振頻率與壓強關系的曲線

  由圖可見,諧振頻率頻率歲壓強的增大單調下降,從1Pa到100kPa。諧振頻率是下降約10Hz。

  測量另一種Φ3×8型,5ppm的晶振從1Pa到100kPa,諧振頻率下降為7Hz。顯然在10kPa至100kPa之間,測量諧振頻率也可以用來估計氣體壓強,當然誤差是很大的。

3、諧振阻抗與壓強的關系

  測量諧振阻抗仍用圖2電路,諧振阻抗Z=Uab/I

  UAB—— 是晶振AB倆端電壓

  I— 是諧振時通過晶振的電流

  在本電路中

  I=Ubc/R

  UBC—— 是電阻倆端的電壓

  所以Z=UAB/UBC×R

  當壓強小于10-4Pa時的Z值用Z0表示,這時氣體的阻力已經很小了,測量的阻抗為晶振的固有阻抗,他決定于晶振機械震蕩時晶振自身內部損耗的能量,他與壓強無關。

  UAB與UBC的測量電路如圖所示:UAB=UAC-UBC

石英真空計的工作原理

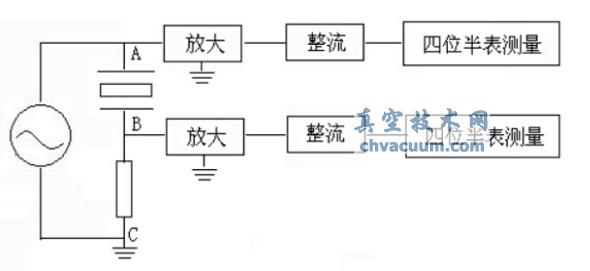

圖4 交流電壓的測量電路

  Φ2×6晶振的諧振阻抗與壓強的關系如圖5所示:

石英真空計的工作原理

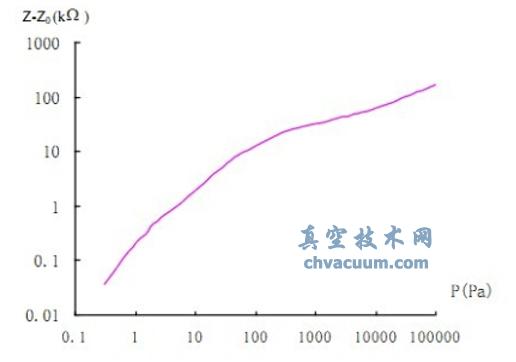

圖5 諧振阻抗與壓強的關系

  縱坐標是諧振阻抗Z與固有阻抗Z0之差△Z,橫坐標是壓強。在10-4 Pa測的固有阻抗為16kHz。從真空到到大氣,阻抗從16kHz單值增加到189kHz。有圖5可見,在1Pa--100Pa之間,△Z與P近似成正比,在102Pa--105Pa之間,△Z近似與 成正比。晶振的諧振阻抗與晶振的幾何尺寸有關,我們測量Φ3×8型晶振,測量的諧振阻抗與圖5所示的阻抗不一樣,Z0為9KHz,大氣時為90 KHz。文獻報道,諧振阻抗還與晶振的切割取向有關。

4、壓強測量下限

  由圖5可見,石英真空計上限為100kPa沒有問題。壓強測量下限決定于Z0的波動。長時間測量Φ2×6型晶振,Z0的波動約為±0.5 Pa的波動。如果定義壓強下限為誤差10%時壓強,則Φ2×6型晶振的壓強下限為5 Pa。石英真空計產品介紹的測量范圍是1 Pa到大氣壓,可見該真空計的下限為1Pa。文獻報道,用專門制造的晶振,考慮溫度對Z0的影響,用石英晶振可測量到10-2 Pa,誤差為10%。

5、諧振阻抗Z的測量誤差

  本文所述電路,4次在10、100、1k、10 k、100 kPa壓強值測量,△Z型晶振阻抗Z的誤差分別為:1%、0.6%、0.2%、0.3%、0.5%,壓強測量在10~1kPa用Inficom薄膜真空計,1kPa~100kPa用DL-4型壓敏電阻真空計。在壓強小于10-4 Pa,測量Z0隨時間的變化,在2小時內讀數分別為:16.3、16.6、16.5、16.5kΩ,平均值為16.5±0.1 kΩ。約有±100Ω的波動。

6、小結

  將△Z= Z- Z0隨壓強變化的曲線存入單片機中,測量△Z,由數碼管讀取壓強值,就成為石英真空計。用Φ2×6型晶振作傳感器,做成規管,測量范圍是5-105 Pa。目前石英真空計已做到1Pa~105Pa。
