南屯煤礦井下中央泵房安裝了5臺250D-60C×8型離心式清水泵，水泵上方都裝有PG64/250型電動楔形閘板閥。電動閘閥經過長期使用后內部磨損嚴重，不能正常使用，經過拆卸修復磨損嚴重的部件后，不但工作正常，節約了配件費用，還可將配件的使用壽命延長3倍，為礦井離心式排水泵的安全運轉提供了安全保證。

　　電動楔形閘板閥主要由閥體、閥蓋、閥瓣、閥桿、專用電動機、減速機構、填料、閥桿螺母、手動和電動切換機構、手輪等幾部分組成。電動楔形閘板閥以其耐壓、耐溫(高、低溫)、耐腐蝕、具備雙向密封功能，耐磨損和使用壽命長等優點越來越廣泛的應用于國內各類煤礦企業，實現介質的開啟與關閉，為系統的穩定與控制發揮了重要的作用。南屯煤礦井下中央泵房安裝有250D-60C×8型離心式清水泵5臺，每臺離心式清水泵都裝有PG64/250型電動楔形閘板閥一臺，其作用是用來控制和調節離心式水泵的流量和揚程。它的滑道磨損故障經常發生，分析故障原因，找出對策，真空技術網(http://bjjyhsfdc.com/)認為對閘板閥的滑道進行修復和更換是維修時勢在必行的工作。

1、概述

　　1)型號：PG64/250型，適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃。

　　2)結構特點

　　(1)采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)�焊連接。

　　(2)啟閉件采用半密封副強制密封，性能優良。

　　(3)密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐沖蝕、耐擦傷、摩擦力小、密封可靠。

　　(4)閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。

　　(5)閥桿經調質和表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。

　　(6)中大口徑設置滾動軸承，啟閉輕松。

　　(7)該閘閥結構簡單，操作方便，性能好，使用壽命長。

　　3)適用范圍：高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa，工作溫度-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等(見表1、表2)。操作方式有手動、齒輪傳動、電動、氣動等。

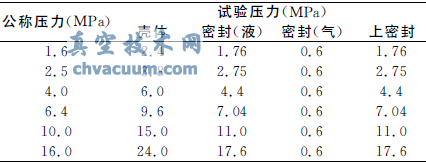

表1 主要性能規范

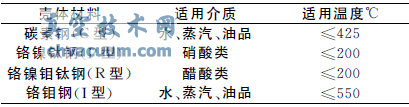

表2 適用范圍

2、故障原因分析

　　電動閘閥經過一段時間使用后，由于每天開泵停泵次數多，水泵開泵時管路的壓力4MPa，使電動楔形閘板閥打開時受到的上下摩擦力過大，嚴重磨損電動楔形閘板閥內部滑道及楔形閘板兩側的滑道槽，磨損嚴重時導致楔形閘板脫離滑道擠住，造成電動閘閥關不進去或者開不出來，造成電機過負荷。離心式水泵開泵或停泵都必須在電動楔形閘板閥關閉的情況下進行，這樣給水泵的安全運轉構成了隱患。以往這種情況，只能對電動楔形閘板閥進行整體更換，不僅要花兩萬余元的配件費用，而且勞動強度大，施工周期長。為了做好修舊利廢，增收節支工作，準備對出現故障的電動楔形閘板閥進行修復處理。

　　維修操作方法：把磨損嚴重的滑道剩余部分割掉，再加工新的滑道焊接在原來的位置上，然后把楔形閘板兩側磨損嚴重的滑道槽用電焊補好，再用銑床把滑道槽銑出來，就會達到新電動楔形閘板閥的技術要求，如果更換的滑道材料硬度、強度高一些，滑道尺寸制造的寬一點，就能大大提高電動楔形閘板閥的使用壽命。通過翻閱相關的資料，仔細分析故障原因，對磨損的配件進行了認真測量、設計繪制草圖，編制施工步驟，然后開始進實施。

　　(1)拆卸電動楔形閘板閥，檢查測量。準備好合格的起吊工具，開始拆卸電動楔形閘板閥閥蓋與閥體的連接螺栓，在閘閥螺桿與楔形閘板頭部連接部分脫離后，將電動楔形閘板閥電動部分及閥蓋慢慢放到地上，檢查閥體內滑道與楔形閘板磨損情況。經常會出現楔形閘板在閥體內擠住拿不出來的情況，這時就用專用扒子將楔形閘板從閥體內頂出來。下一步對楔形閘板閥的閥體內部尺寸進行測量，兩側滑道長度為400mm，寬度14mm，厚度12mm，測量畫出草圖標注尺寸后，用割炬把舊滑道殘余部分割掉，再用磨光機磨平。然后把楔形閘板運上井，用電焊焊補磨損嚴重的楔形閘板兩側滑道槽，焊補完等冷卻下來后，送到機廠銑床加工。首先根據所選用的滑道的寬度和厚度，再加上配合間隙進行劃線，槽的長度與楔形閘板兩側長度一致，由于每個滑道加寬3mm，所以楔形閘板兩側的槽深也應加深3mm，原來槽深14mm+3mm+配合間隙0.5mm+尺寸公差±0.02mm=17.5±0.02mm，那么槽深為17.5±0.02mm，槽寬12mm+配合間隙0.5mm+尺寸公差±0.02mm=12.5±0.02mm，槽寬為12.5±0.02mm，根據尺寸進行劃線，在機廠銑床上銑出楔形閘板兩側滑道槽后運下井。

　　(2)加工新滑道。因為閥體是鑄鋼件，加工滑道前先根據閥體的材質選用合適的材料。由于40Cr鋼是中碳調制鋼，調質處理后具有良好的綜合力學性能，強度和硬度比原來的滑道材料要高一些，提高了強度和耐磨性。所以決定選用40Cr鋼加工成滑道，寬度比原來加寬3mm，厚度、長度和原來一樣�；�道一側上下兩邊加工出5×45°的大倒角，焊接時的坡口做焊縫用。加工兩件，長400±0.02mm;寬17±0.02mm;厚12±0.02mm，加工好后下井安裝。零件如圖1所示。

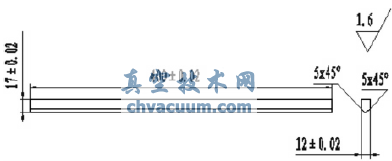

圖1 滑道

　　(3)安裝試運轉。將新加工的40Cr鋼制成的滑道用焊接的方法焊接到電動閘閥的閥體內兩側，但是上、下、左、右中心線要找正，如果中心不正，將會造成楔形閘板閥不到位、閥體口環和閥板體口環接觸密封不嚴、楔形閘板閥被擠住、開關不暢與故障。把滑道焊接在中心線的位置。焊接要牢固平整，焊完要用磨光機、平銼修磨多余的焊瘤和電焊藥皮，清理閥體內污垢，滑道修磨完畢后。將楔形閘板兩側的滑道槽對準滑道推進去，檢查是否能推到底。如推不到底應修磨有阻礙的部位，用銼刀銼削滑道和楔形閘板兩側滑道槽表面的毛刺，對于滑道根部因為焊接產生的焊瘤子用鏨子鏨除掉，然后用銼刀修磨光滑，最后在滑道表面滴上潤滑油，將楔形閘板對準滑道推進去，直到能推到底為止。來回推拉幾次，無阻礙現象，楔形閘板上下密封面與閥體密封面接觸嚴密，就可以安裝閥蓋、電動部分和減速部分。開始用手拉葫蘆起吊電動部分、減速部分和閥蓋。起吊到位，將閥蓋中間、螺桿尾部和楔形閘板的頭部連接好。安裝好閥體與閥蓋的密封墊子，穿好M36×150mm的12條連接螺栓，戴上平墊和彈簧墊圈，鎖緊螺母，將閥蓋固定好后，解掉鋼絲繩套及手拉葫蘆。送電調整電動楔形閘板閥進和出的限位開關，調節好電動楔形閘板閥閥桿的行程，使電動楔形閘板閥關到位或開到位時能自動停止。試驗好電動楔形閘板閥后，就可以做試泵前的準備工作了。首先打開射流器球閥，使射流器將泵體和進水管中的空氣排出來，水泵真空后就可以送電啟動水泵試驗。開關電動楔形閘板閥，檢查電流變化情況，能夠根據需要及時開啟和關閉，開關靈活可靠無異響就說明合格。

3、結語

　　電動楔形閘板閥通過更換滑道和焊補加工滑道槽后，經過長期以來的運行實踐證明，它的耐磨性和使用壽命得到大大的提高和延長。與原來更換滑道前的電動楔形閘板閥相比，可延長使用壽命3倍，消耗的材料少。大修一次只需要200余元的材料費用，一臺可節約兩萬余元的配件費用，5臺電動楔形閘板閥就可以節約10萬余元，大大節省了人力和物力的消耗，為礦井離心式水泵的安全運轉提供了可靠的安全保障，取得了較好的應用效果。
