弧源電流對(duì)TiN薄膜硬度的影響
高的硬度對(duì)于TiN 薄膜具有重要作用,高的硬度將對(duì)應(yīng)著好的耐磨性。弧源電流對(duì)薄膜的硬度影響較大。圖6 是不同弧源電流強(qiáng)度下所得到的TiN 薄膜的硬度變化規(guī)律。由圖可見(jiàn),TiN 薄膜的硬度隨弧源電流的增大而增大,在弧源電流大于80 A 制備的TiN 薄膜硬度超過(guò)HV2000。

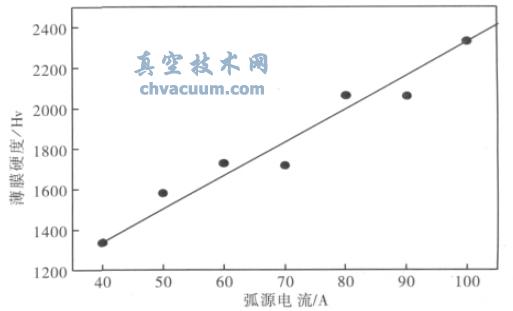

圖6 TiN 薄膜硬度與弧源電流的關(guān)系
基體溫度影響薄膜的生長(zhǎng)結(jié)構(gòu),從而影響薄膜的性能。溫度較低時(shí),薄膜的結(jié)構(gòu)為較粗大的柱狀晶結(jié)構(gòu),這種結(jié)構(gòu)相當(dāng)粗糙,致密度較低,孔洞缺陷多,因而薄膜的硬度低;隨弧源電流的升高,基體溫度也升高,沉積原子在基體上的擴(kuò)散加快,使薄膜從結(jié)構(gòu)較疏松的粗大柱狀晶結(jié)構(gòu)向較致密細(xì)小的柱狀晶結(jié)構(gòu)轉(zhuǎn)變,同時(shí)晶粒變得細(xì)小,使薄膜得到晶界強(qiáng)化,因而薄膜的硬度提高。
全文閱讀:
不同弧源電流TiN薄膜的表面形貌及其摩擦學(xué)性能研究
