真空混合漏孔,如漏孔通道內含有空腔、毛細管道等,示漏氣體除存在超長反應時間外,還存在超長的延遲時間和保持時間。只有經該延遲時間后,檢漏儀才能探得信號。為滿足真空元件在生產中的快速檢漏的要求,又避免常規質譜檢漏法漏檢混合漏孔的可能性,在真空室內對檢漏元件集體充氦,然后在保持期內逐個檢測氦氣濃度來判斷有無混合漏孔;也可用質譜計比較殘余氣質譜圖中空氣成分來確定。

        實驗真空系統如圖2 所示,以分子泵為主抽泵。被檢傳感器為購買的工業產品。截止閥關閉時,電離真空計指示真空度為10-4～10-5Pa,打開截止閥,壓強升高到(1～2) ×10-4Pa 。經多次開閉后,得到圖3所示的穩定殘氣質譜圖,實線為閥關閉的質譜圖,虛線為打開的質譜圖。兩者的差別主要是N2(28)和O2(32),其他峰強度幾乎沒變,這證明被檢傳感器確實漏入了空氣。圖3中Ii為離子流,為相對值。

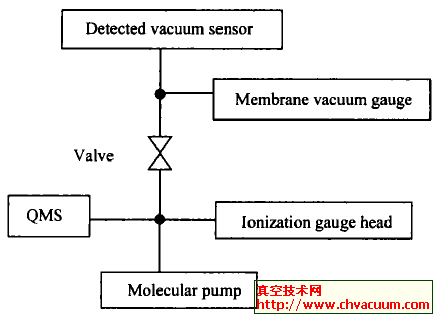

圖2 　實驗真空系統原理圖

圖3 　殘氣質譜圖

　　當真空系統抽到10-4Pa后,關閉截止閥,用0.1Pa分辨率的薄膜真空計進行靜態壓強時間曲線測定,以求得實際漏率值,該曲線如圖4 所示。圖4所示曲線基本是一條良好的直線,這也說明是漏氣因素造成的。再仔細研究這條直線:在起始OA 段,平均漏率為1.63×10-3PaL/s ,而在終止段BC,平均值為1.42×10-3 PaL/ s。如果把被檢傳感器先處于真空狀態,如隔一夜,然后再測試,則整條直線的各段斜率均接近原BC段值。
