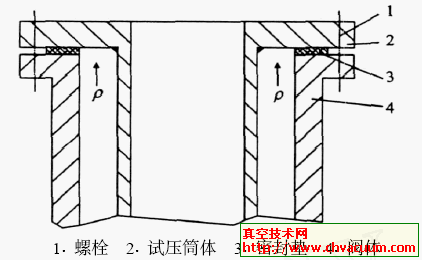

針對試壓裝置存在的剛性不足問題, 對其結構做了改進。將試壓盲板改成試壓筒體(圖3) ,

11 螺栓　21 試壓筒體　31 密封墊　41 閥體

圖3 　試壓裝置

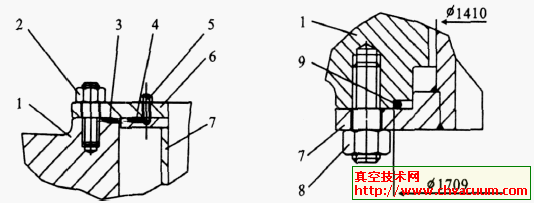

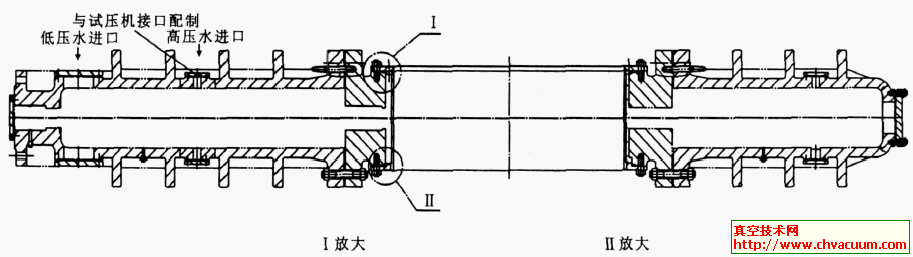

      通過試壓筒體減小端面受力面積, 從而減小端面壓力, 以減小墊片的預緊力, 實現可靠安全的水壓試驗(圖4) 。

11 閥體　2 、5 、81 螺栓組件　3 、4 、91O 形圈　61 上法蘭　71 試壓筒體

圖4 　試壓方法

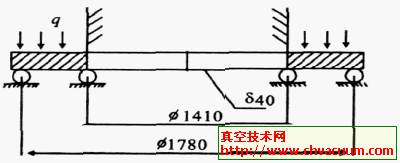

      新型試驗裝置受力如圖5 所示。

圖5 　新型試壓裝置受力分析

  　已知新型試壓裝置的最大受力直徑D1 =1 709mm , 最小受力直徑D2 = 1 410mm , P =215MPa , 則端面受力F′為

     代入數據得F′= 126kN。

     對盲板剛度進行校核。

     已知q = 215MPa , R1 = 890mm , R2 = 705mm , E = 210 ×106MPa , C12 = 01006 25 , h =4mm , 盲板中心撓度f 為

     從校核結果分析, 新型試壓裝置安全可靠。

     改進后的試壓裝置經過實際使用, 效果良好,解決了大口徑高壓力閥門的水壓試驗問題。
